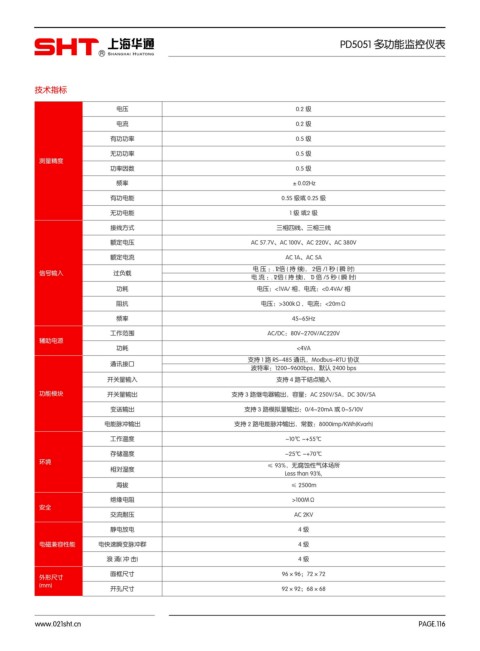

PD5051 多功能监控仪表
R
技术指标
电压 0.2 级
电流 0.2 级
有功功率 0.5 级
无功功率 0.5 级
测量精度
功率因数 0.5 级
频率 ±0.02Hz
有功电能 0.5S 级或 0.2S 级
无功电能 1级或2级
接线方式 三相四线、三相三线
额定电压 AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流 AC 1A、AC 5A
电压：1.2倍(持续)，2倍/1秒(瞬时)
信号输入 过负载
电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗 电压：<1VA/ 相，电流：<0.4VA/ 相
阻抗 电压：>300kΩ，电流：<20mΩ
频率 45~65Hz
工作范围 AC/DC：80V~270V/AC220V
辅助电源
功耗 <4VA
支持 1 路 RS-485 通讯，Modbus-RTU 协议
通讯接口
波特率：1200~9600bps，默认 2400 bps
开关量输入 支持 4 路干结点输入
功能模块 开关量输出 支持 3 路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出 支持 3 路模拟量输出：0/4~20mA 或 0~5/10V
电能脉冲输出 支持 2 路电能脉冲输出，常数：8000imp/KWh(Kvarh)
工作温度 -10℃ ~+55℃
存储温度 -25℃ ~+70℃
环境 ≤ 93%，无腐蚀性气体场所
相对湿度
Less than 93%,
海拔 ≤ 2500m
绝缘电阻 >100MΩ
安全
交流耐压 AC 2KV
静电放电 4级
电磁兼容性能 电快速瞬变脉冲群 4级
浪涌(冲击) 4级
面框尺寸 96×96；72×72
外形尺寸
(mm)
开孔尺寸 92×92；68×68
