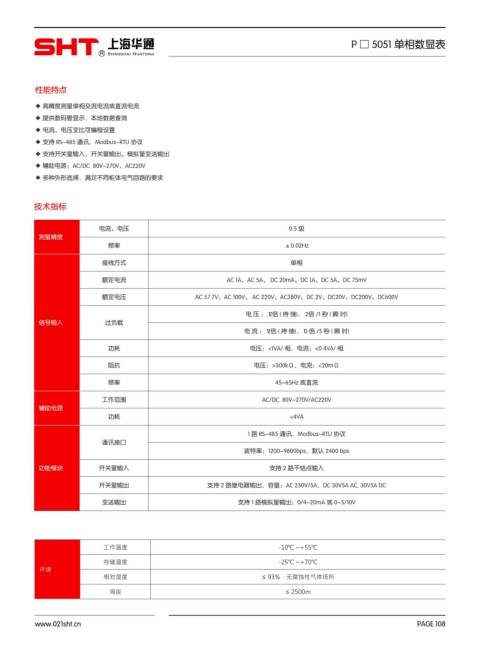

P □5051 单相数显表
R

性能特点

◆ 高精度测量单相交流电流或直流电流
◆ 提供数码管显示，本地数据查询
◆ 电流、电压变比可编程设置
◆ 支持 RS-485 通讯，Modbus-RTU 协议
◆ 支持开关量输入、开关量输出、模拟量变送输出
◆ 辅助电源：AC/DC 80V~270V、AC220V
◆ 多种外形选择，满足不同柜体电气回路的要求

技术指标

电流、电压 0.5 级
测量精度
频率 ±0.02Hz
接线方式 单相

额定电流 AC 1A、AC 5A、 DC 20mA、DC 1A、DC 5A、DC 75mV

额定电压 AC 57.7V、AC 100V、 AC 220V、AC380V、DC 2V、DC20V、DC200V、DC600V
电压：1.2倍(持续)，2倍/1秒(瞬时)
信号输入 过负载
电流：1.2倍(持续)，10倍/5秒(瞬时)

功耗 电压：<1VA/ 相，电流：<0.4VA/ 相
阻抗 电压：>300kΩ，电流：<20mΩ

频率 45~65Hz 或直流

工作范围 AC/DC 80V~270V/AC220V
辅助电源
功耗 <4VA

1 路 RS-485 通讯，Modbus-RTU 协议
通讯接口
波特率：1200~9600bps，默认 2400 bps
功能模块 开关量输入 支持 2 路干结点输入

开关量输出 支持 2 路继电器输出，容量：AC 250V/5A，DC 30V5A AC, 30V5A DC

变送输出 支持 1 路模拟量输出：0/4~20mA 或 0~5/10V

工作温度 -10℃ ~+55℃

存储温度 -25℃ ~+70℃
环境
相对湿度 ≤ 93%，无腐蚀性气体场所
海拔 ≤ 2500m
