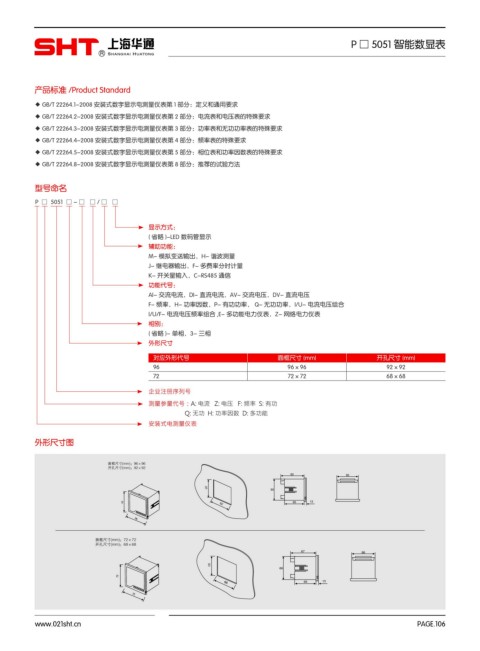

P □ 5051 智能数显表
R

产品标准 /Product Standard

◆ GB/T 22264.1-2008 安装式数字显示电测量仪表第 1 部分：定义和通用要求
◆ GB/T 22264.2-2008 安装式数字显示电测量仪表第 2 部分：电流表和电压表的特殊要求
◆ GB/T 22264.3-2008 安装式数字显示电测量仪表第 3 部分：功率表和无功功率表的特殊要求
◆ GB/T 22264.4-2008 安装式数字显示电测量仪表第 4 部分：频率表的特殊要求
◆ GB/T 22264.5-2008 安装式数字显示电测量仪表第 5 部分：相位表和功率因数表的特殊要求
◆ GB/T 22264.8-2008 安装式数字显示电测量仪表第 8 部分：推荐的试验方法

型号命名

P □ 5051 □ - □ □ / □ □

显示方式：
( 省略 )-LED 数码管显示
辅助功能：
M- 模拟变送输出，H- 谐波测量
J- 继电器输出，F- 多费率分时计量
K- 开关量输入，C-RS485 通信
功能代号：
AI- 交流电流，DI- 直流电流，AV- 交流电压，DV- 直流电压
F- 频率，H- 功率因数，P- 有功功率， Q- 无功功率，I/U- 电流电压组合
I/U/F- 电流电压频率组合 ,E- 多功能电力仪表，Z- 网络电力仪表
相别：
( 省略 )- 单相，3- 三相
外形尺寸
对应外形代号 面框尺寸 (mm) 开孔尺寸 (mm)
96 96×96 92×92
72 72×72 68×68
企业注册序列号
测量参量代号：A: 电流 Z: 电压 F: 频率 S: 有功
Q: 无功 H: 功率因数 D: 多功能
安装式电测量仪表

外形尺寸图

᭦ಳࡆࠩ NN Ὑ f
धߗࡆࠩ NN Ὑ f
60 90
92
90
96 92 65 13
96

᭦ಳࡆࠩ NN Ὑ f
धߗࡆࠩ NN Ὑ f
67 66
68
66
72
68 65 13
72
