HAW50 智能型万能式断路器
R

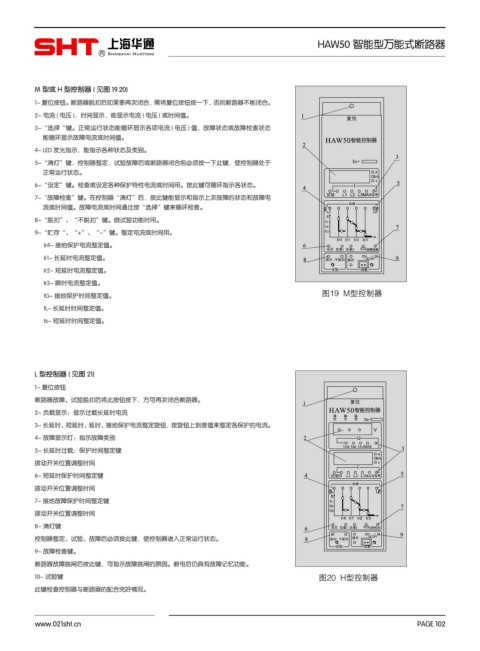

M 型或 H 型控制器 ( 见图 19.20)
1- 复位按钮。断路器脱扣后如果要再次闭合，需将复位按钮按一下，否则断路器不能闭合。
2- 电流 ( 电压 )，时间显示，能显示电流 ( 电压 ) 或时间值。
3-“选择“键。正常运行状态能循环显示各项电流 ( 电压 ) 值，故障状态或故障检查状态
能循环显示故障电流或时间值。
4- LED 发光指示，能指示各种状态及类别。
5-“清灯”键，控制器整定，试验故障后或断路器闭合前必须按一下此键，使控制器处于
正常运行状态。
6-“设定”键。检查或设定各种保护特性电流或时间用。按此键可循环指示各状态。
7-“故障检查”键。在控制器“清灯”后，按此键能显示和指示上次故障的状态和故障电
流或时间值。故障电流或时间通过按“选择”键来循环检查。
8-“脱扣”、“不脱扣”键。做试验功能时用。
9-“贮存“、“+”、“-”键。整定电流或时间用。
Ir4- 接地保护电流整定值。
Ir1- 长延时电流整定值。
Ir2- 短延时电流整定值。
Ir3- 瞬时电流整定值。
ప .ಷᣓݢஔ
tG- 接地保护时间整定值。
tL- 长延时时间整定值。
ts- 短延时时间整定值。

L 型控制器 ( 见图 21)
1- 复位按钮
断路器故障、试验脱扣后将此按钮按下，方可再次闭合断路器。
2- 负载显示：显示过载长延时电流
3- 长延时、短延时、延时、接地保护电流整定旋钮，按旋钮上刻度值来整定各保护的电流。
4- 故障显示灯：指示故障类别
5- 长延时过载：保护时间整定键
拨动开关位置调整时间
6- 短延时保护时间整定键
拨动开关位置调整时间
7- 接地故障保护时间整定键
拨动开关位置调整时间
8- 清灯键
控制器整定、试验、故障后必须按此键，使控制器进入正常运行状态。
9- 故障检查键。
断路器故障跳闸后按此键，可指示故障跳闸的原因。断电后仍具有故障记忆功能。
10- 试验键 ప )ಷᣓݢஔ
此键检查控制器与断路器的配合完好情况。
