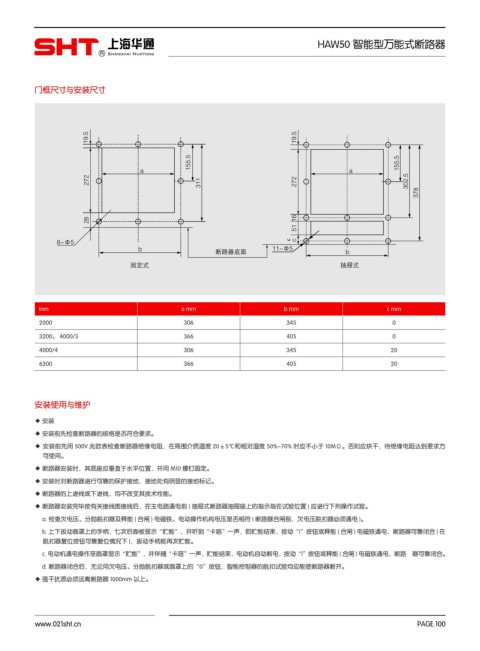

HAW50 智能型万能式断路器
R
门框尺寸与安装尺寸
B B
C 䌛ஔᏁ䲎 D C
దᐻ ៩ᅵᐻ
Inm a mm b mm c mm
2000 306 345 0
3200、 4000/3 366 405 0
4000/4 306 345 20
6300 366 405 20
安装使用与维护
◆ 安装
◆ 安装前先检查断路器的规格是否符合要求。
◆ 安装前先用 500V 兆欧表检查断路器绝缘电阻，在周围介质温度 20±5℃和相对湿度 50%-70% 时应不小于 10MΩ。否则应烘干，待绝缘电阻达到要求方
可使用。
◆ 断路器安装时，其底座应垂直于水平位置，并用 M10 螺钉固定。
◆ 安装时对断路器进行可靠的保护接地，接地处有明显的接地标记。
◆ 断路器的上进线或下进线，均不改变其技术性能。
◆ 断路器安装完毕按有关接线图接线后，在主电路通电前 ( 抽屉式断路器抽屉座上的指示指在试验位置 ) 应进行下列操作试验。
a. 检查欠电压、分励脱扣器及释能 ( 合闸 ) 电磁铁、电动操作机构电压是否相符 ( 断路器合闸前，欠电压脱扣器必须通电 )。
b. 上下扳动面罩上的手柄，七次后面板显示“贮能”，并听到“卡咯”一声，即贮能结束，按动“|”按钮或释能 ( 合闸 ) 电磁铁通电，断路器可靠闭合 ( 在
脱扣器复位按钮可靠复位情况下 )，扳动手柄能再次贮能。
c. 电动机通电操作至面罩显示“贮能”，并伴随“卡嗒”一声，贮能结束，电动机自动断电，按动“|”按钮或释能 ( 合闸 ) 电磁铁通电，断路 器可靠闭合。
d. 断路器闭合后，无论用欠电压、分励脱扣器或面罩上的“0”按钮，智能控制器的脱扣试验均应能使断路器断开。
◆ 强干扰源必须远离断路器 1000mm 以上。
