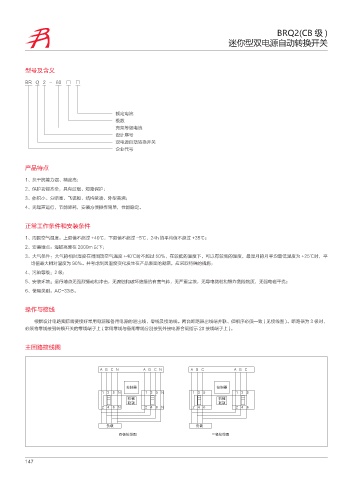

Page 156 - 保定华起电器设备有限公司(选型)

BRQ2(CB 级 )
迷你型双电源自动转换开关

型号及含义

BR Q 2 - 63 □ □

额定电流
极数
壳架等级电流
设计序号
双电源自动转换开关
企业代号

产品特点
1、抗干扰能力强、精度高；
2、保护功能齐全，具有过载、短路保护；
3、体积小、分断高、飞弧短、结构紧凑、外型美观；
4、无噪声运行，节能降耗，安装方便操作简单，性能稳定。

正常工作条件和安装条件

1、周围空气温度：上限值不超过 +40℃，下限值不超过 -5℃，24h 的平均值不超过 +35℃；
2、安装地点：海拔高度在 2000m 以下；
3、大气条件：大气的相对湿度在周围攻空气温度 +40℃时不超过 50%，在较低的温度下，可以有较高的温度，最湿月的月平均最低温度为 +25℃时，平
均值最大相对湿度为 90%。并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施；
4、污染等级：2 级；
5、安装环境：运行地点无强烈振动和冲击，无腐蚀和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁干扰；
6、使用类别：AC-33iB。

操作与接线

根据设计电路实际需要接好常用电源和备用电源的进出线、零线及接地线。两台断路器出线端并联、但相序必须一致 ( 见接线图 )。断路器为 3 极时，
必须将零线接到转换开关的零线端子上 ( 常用零线与备用零线分别接到外接电源合闸指示 2# 接线端子上 )。

主回路接线图

"# $/ "# $/ "# $ " #$

ଌ҃٧ ଌ҃٧
/ /
఺೙ ఺೙
ᐎᩙ ᐎᩙ
/ /

᠆ᣑ ᠆ᣑ
ٽ౜ଋጲڎ ʻ౜ଋጲڎ

147
