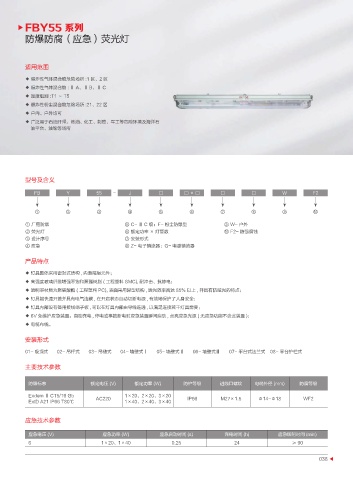

FBY55 系列
防爆防腐（应急）荧光灯
适用范围
◆ 爆炸性气体混合物危险场所 :1 区、2 区
◆ 爆炸性气体混合物 : Ⅱ A、Ⅱ B、Ⅱ C
◆ 温度组别 :T1 ～ T5
◆ 爆炸性粉尘混合物危险场所 :21、22 区
◆ 户内、户外均可
◆ 广泛用于石油开采、炼油、化工、制药、军工等危险环境及海洋石
油平台、油轮等场所
型号及含义
FB Y 55 - J □ □×□ □ □ W F2
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
① 厂用防爆 ⑤ C- Ⅱ C 级；F- 粉尘防爆型 ⑨ W- 户外
② 荧光灯 ⑥ 额定功率 × 灯管数 ⑩ F2- 防强腐蚀
③ 设计序号 ⑦ 安装形式
④ 应急 ⑧ Z- 电子镇流器；G- 电感镇流器
产品特点
◆ 灯具整体采用密封式结构 , 内装隔爆元件；
◆ 高强度玻璃纤维增强不饱和聚酯树脂 ( 工程塑料 SMC), 耐冲击、抗静电；
◆ 透明罩材质为聚碳酸酯 ( 工程塑料 PC), 表面采用异型结构 , 透光效率高达 85% 以上 , 并具有防眩光的特点；
◆ 灯具能快速开盖并具有电气连锁 , 在开启状态自动切断电源 , 有效地保护了人身安全；
◆ 灯具内部设有备用接线端子板 , 可以在灯具内部由导线连通 , 以满足连接若干灯具需要；
◆ 6V 免维护应急装置。自动充电 , 停电或事故断电时应急装置瞬间启动 , 点亮应急光源 ( 无应急功能不含此装置 )；
◆ 电缆布线。
安装形式
01- 吸顶式 02- 吊杆式 03- 吊链式 04- 墙壁式Ⅰ 05- 墙壁式Ⅱ 06- 墙壁式Ⅲ 07- 平台式法兰式 08- 平台护栏式
主要技术参数
防爆标志 额定电压 (V) 额定功率 (W) 防护等级 进线口螺纹 电缆外径 (mm) 防腐等级
Exdem Ⅱ CT5/T6 Gb AC220 1×20、2×20、3×20 IP66 M27×1.5 Φ14-Φ18 WF2
ExtD A21 IP66 T80℃ 1×40、2×40、3×40
应急技术参数
应急电压 (V) 应急功率 (W) 应急启动时间 (s) 充电时间 (h) 应急照明时间 (min)
6 1×20、1×40 0.25 24 ≥ 90
