P. 45

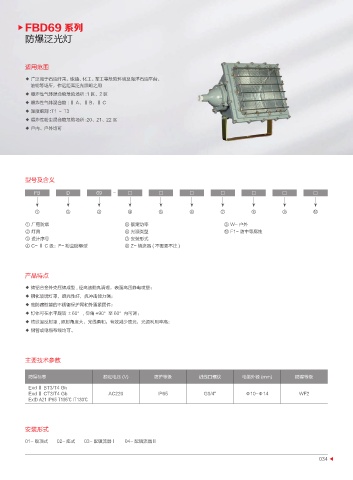

FBD69 系列
防爆泛光灯
适用范围
◆ 广泛用于石油开采、炼油、化工、军工等危险环境及海洋石油平台、
油轮等场所，作远距离泛光照明之用
◆ 爆炸性气体混合物危险场所 :1 区、2 区
◆ 爆炸性气体混合物 : Ⅱ A、Ⅱ B、Ⅱ C
◆ 温度组别 :T1 ～ T3
◆ 爆炸性粉尘混合物危险场所 :20、21、22 区
◆ 户内、户外均可
型号及含义
FB D 69 - □ □ □ □ □ □ □
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
① 厂用防爆 ⑤ 额定功率 ⑨ W- 户外
② 灯具 ⑥ 光源类型 ⑩ F1- 防中等腐蚀
③ 设计序号 ⑦ 安装形式
④ C- Ⅱ C 级；F- 粉尘防爆型 ⑧ Z- 镇流器 ( 不需要不注 )
产品特点
◆ 铸铝合金外壳压铸成型 , 经高速抛丸清理，表面高压静电喷塑；
◆ 钢化玻璃灯罩，透光性好，抗冲击能力强；
◆ 高防腐性能的不锈钢保护网和外露紧固件；
◆ 灯体可在水平旋转 ±60° , 仰角 +90°至 60°内可调；
◆ 桔纹漫反射罩 , 照射角度大、光线柔和，有效减少眩光，光源利用率高；
◆ 钢管或电缆布线均可。
主要技术参数
防爆标志 额定电压 (V) 防护等级 进线口螺纹 电缆外径 (mm) 防腐等级
Exd Ⅱ BT3/T4 Gb
Exd Ⅱ CT3/T4 Gb AC220 IP65 G3/4'' Φ10-Φ14 WF2
ExtD A21 IP65 T195℃ /T130℃
安装形式
01- 吸顶式 02- 座式 03- 配镇流器Ⅰ 04- 配镇流器Ⅱ
034
