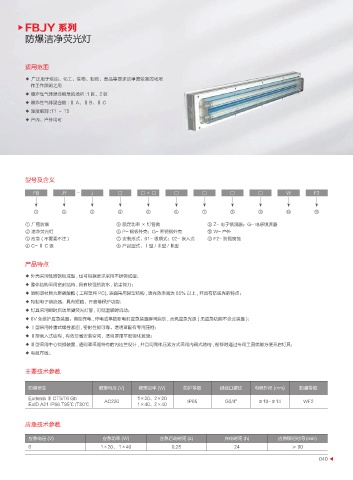

P. 51
FBJY 系列
防爆洁净荧光灯
适用范围
◆ 广泛用于炼油、化工、生物、制药、食品等要求洁净度较高的场所
作工作照明之用
◆ 爆炸性气体混合物危险场所 :1 区、2 区
◆ 爆炸性气体混合物 : Ⅱ A、Ⅱ B、Ⅱ C
◆ 温度组别 :T1 ～ T5
◆ 户内、户外均可
型号及含义
FB JY - J □ □×□ □ □ □ □ W F2
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪
① 厂用防爆 ⑤ 额定功率 × 灯管数 ⑨ Z- 电子镇流器；G- 电感镇流器
② 洁净荧光灯 ⑥ P- 钢板外壳；G- 不锈钢外壳 ⑩ W- 户外
③ 应急 ( 不需要不注 ) ⑦ 安装形式：01- 吸顶式；02- 嵌入式 ⑪ F2- 防强腐蚀
④ C- Ⅱ C 级 ⑧ 产品型式：Ⅰ型 / Ⅱ型 / Ⅲ型
产品特点
◆ 外壳采用优质钢板成型 , 也可根据要求采用不锈钢成型；
◆ 整体结构采用密封结构 , 具有较强的防水 , 防尘能力；
◆ 透明罩材质为聚碳酸酯 ( 工程塑料 PC), 表面采用异型结构 , 透光效率高达 85% 以上 , 并具有防眩光的特点；
◆ 特制电子镇流器，具有短路、开路等保护功能；
◆ 灯具采用瞬时启动单脚荧光灯管 , 可低温瞬时启动；
◆ 6V 免维护应急装置。自动充电 , 停电或事故断电时应急装置瞬间启动 , 点亮应急光源 ( 无应急功能不含此装置 )；
◆ Ⅰ型采用外露式螺栓紧固 , 密封性能可靠。透明罩配有专用压框；
◆ Ⅱ型嵌入式结构 , 有效节省安装空间，透明罩用平板钢化玻璃；
◆ Ⅲ型采用中心锁扣装置 , 透明罩采用特有的内法兰设计 , 并且同壳体压紧方式采用内藏式结构 , 检修时通过专用工具就能方便开启灯具；
◆ 电缆布线。
主要技术参数
防爆标志 额定电压 (V) 额定功率 (W) 防护等级 进线口螺纹 电缆外径 (mm) 防腐等级
Exdemb Ⅱ CT5/T6 Gb AC220 1×20、2×20 IP65 G3/4'' Φ10-Φ14 WF2
ExtD A21 IP66 T95℃ /T80℃ 1×40、2×40
应急技术参数
应急电压 (V) 应急功率 (W) 应急启动时间 (s) 充电时间 (h) 应急照明时间 (min)
6 1×20、 1×40 0.25 24 ≥ 90
040
