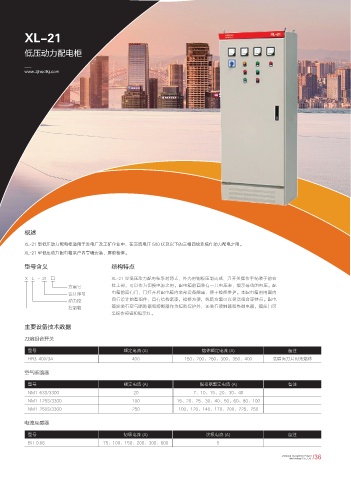

XL-21
低压动力配电柜
www.zjhsdlkj.com
概述
XL-21 型低压动力配电柜适用于发电厂及工矿企业中，在交流电压 500 伏及以下的三相四线系统作动力配电之用。
XL-21 型低压动力配电箱系户内靠墙安装，屏前检修。
型号含义 结构特点
X L - 21 □ XL-21 型低压动力配电柜系封闭式，外壳用钢板压制而成，刀开关操作手柄装于前右
方案号 柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，指示母线的电压。配
设计序号 电箱前面有门，门打开后配电箱内全部设备敞露、便于检修维护。本配电箱用用国内
动力控 自行设计的型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电
控制箱 箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可
装操作按钮和指示灯。
主要设备技术数据
刀熔组合开关
型号 额定电流 (A) 熔体额定电流 (A) 备注
HR3-400/34 400 150、200、250、300、350、400 装隔离刀片时无熔体
空气断路器
型号 额定电流 (A) 脱扣器整定电流 (A) 备注
NM1-63S/3300 20 7、10、15、20、30、40
NM1-125S/3300 100 15、20、25、30、40、50、60、80、100
NM1-250S/3300 250 100、120、140、170、200、225、250
电流互感器
型号 初级电流 (A) 次级电流 (A) 备注
BH-0.66 75、100、150、200、300、600 5
