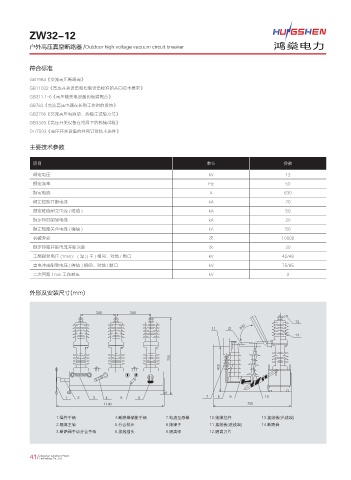

ZW32-12

户外高压真空断路器 /Outdoor high voltage vacuum circuit breaker

符合标准
GB1984《交流高压断路器》
GB11022《高压开关设备和控制设备标准的共同技术要求》
GB311.1-6《高压输变电设备的绝缘配合》
GB763《交流高压电器在长期工作时的发热》
GB2706《交流高压电器动、热稳定试验方法》
GB3309《高压开关设备在常温下的机械试验》
DL/T593《高压开关设备的共同订货技术条件》

主要技术参数

项目 单位 参数

额定电压 kV 12
额定频率 Hz 50
额定电流 A 630
额定短路开断电流 kA 20
额定峰值耐受电流 ( 峰值 ) kA 50
额定短时耐受电流 kA 20
额定短路关合电流 ( 峰值 ) kA 50
机械寿命 次 10000
额定短路开断电流开断次数 次 30
工频耐受电压 (1min)：( 湿 )( 干 ) 相间、对地 / 断口 kV 42/48
雷电冲击耐受电压 ( 峰值 ) 相间、对地 / 断口 kV 75/85
二次回路 1min 工频耐压 kV 2

外形及安装尺寸(mm)

喔 喕 喖 喗 喘 喙 喚 喛 喜

᧹҈᝷ᳰ ᫙䌛ஔה㘩᝷ᳰ ⩡≭ξᙋஔ 㐉㑄៵ᱲ ᣑ㏫Ძ ܦ㏫〛
䯀⻧ͧ䒠 ܲऴឥ⹦ 㐉㑄ၼ ᣑ㏫Ძ 䔇㏫〛 ᫙䌛ஔ
᫙䌛ஔ᝷ߔܲऴ᝷ᳰ ᣑ㏫᣾๠ 䯀⻧᳢ 䯀⻧ܬ❳
