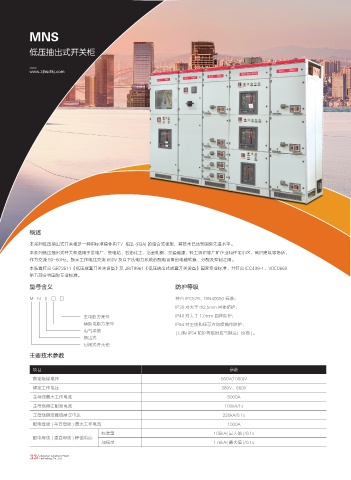

MNS
低压抽出式开关柜
www.zjhsdlkj.com
概述
本系列低压抽出式开关柜是一种用标准模件由工厂组装 (FBA) 的组合式柜型，其技术已达到国际先进水平。
本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、
作为交流 50~60Hz，额定工作电压交流 660V 及以下的电力系统的配电设备的电能转换、分配及控制之用。
本装置符合 GB72511《低压成套开关关设备》及 JB/T9961《低压抽出式成套开关设备》国家专业标准、并符合 IEC439-1、VDE0660
第五部分等国际专业标准。
型号含义 防护等级
M N S □ □ 符合 IEC529、DIN40050 标准；
IP30 对大于 Φ2.5mm 固体防护；
主电路方案号 IP40 对大于 1.0mm 固体防护；
辅助电路方案号 IP54 对尘埃和任意方向喷溅作防护；
电气系统 ( 订购 lP54 防护等级时应与制造厂协商 )。
抽出式
封闭式开关柜
主要技术参数
项目 参数
额定绝缘电压 660V(1000)V
额定工作电压 380V、660V
主母线最大工作电流 5000A
主母线额定耐受电流 100kA/1s
主母线额定峰值耐受电流 220kA/0.1s
配电母线 ( 垂直母线 ) 最大工作电流 1000A
标准型 105kA( 最大值 )/0.1s
配电母线 ( 垂直母线 ) 峰值电流
加强型 176kA( 最大值 )/0.1s
