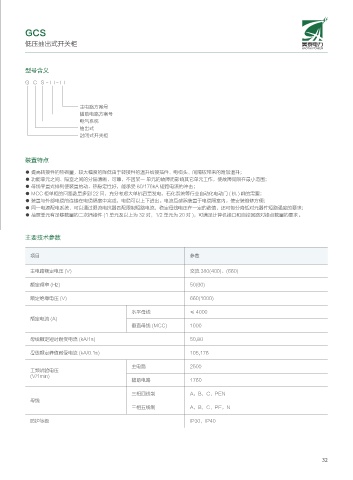

GCS
低压抽出式开关柜

型号含义

G C S - □ - □

主电路方案号
辅助电路方案号
电气系统
抽出式
封闭式开关柜

装置特点

● 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升；
● 功能单元之间、隔室之间的分隔清晰、可靠，不因某一 单元的故障而影响其它单元工作，使故障局限在最小范围；
● 母线平置式排列使装置的动、热稳定性好，能承受 80/176kA 短路电流的冲击；
● MCC 柜单柜的回路数量多到 22 回，充分考虑大单机容量发电，石化系统等行业自动化电动门 ( 机 ) 群的需要；
● 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感器装置于电缆隔室内，使安装维修方便；
● 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求；
● 抽屉单元有足够数量的二次插接件 (1 单元及以上为 32 对，1/2 单元为 20 对 )，可满足计算机接口和自控回路对接点数量的要求。

主要技术参数

项目 参数

主电路额定电压 (V) 交流 380(400)、(660)

额定频率 (Hz) 50(60)

额定绝缘电压 (V) 660(1000)

水平母线 ≤ 4000
额定电流 (A)
垂直母线 (MCC) 1000

母线额定短时耐受电流 (kA/1s) 50,80

母线额定峰值耐受电流 (kA/0.1s) 105,176
主电路 2500
工频试验电压
(V/1min)
辅助电路 1760
三相四线制 A，B，C，PEN
母线
三相五线制 A，B，C，PE，N

防护等级 IP30，IP40

32
