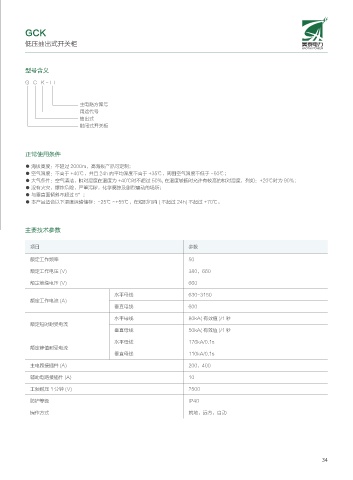

GCK
低压抽出式开关柜

型号含义

G C K - □

主电路方案号
用途代号
抽出式
封闭式开关柜

正常使用条件
● 海拔高度：不超过 2000m，高海拔产品可定制；
● 空气温度：不高于 +40℃，并且 24h 内平均温度不高于 +35℃，周围空气温度不低于 -50℃；
● 大气条件：空气清洁，相对湿度在温度为 +40℃时不超过 50%, 在温度较低时允许有较高的相对湿度，列如：+20℃时为 90%；
● 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；
● 与垂直面倾斜不超过 5°；
● 本产品适合以下温度运输储存：-25℃ ~+55℃，在短时间内 ( 不超过 24h) 不超过 +70℃。

主要技术参数

项目 参数

额定工作频率 50
额定工作电压 (V) 380，660

额定绝缘电压 (V) 660

水平母线 630-3150
额定工作电流 (A)
垂直母线 600
水平母线 80kA( 有效值 )/1 秒
额定短时耐受电流
垂直母线 50kA( 有效值 )/1 秒
水平母线 176kA/0.1s
额定峰值耐受电流
垂直母线 110kA/0.1s
主电路接插件 (A) 200，400

辅助电路接插件 (A) 10
工频耐压 1 分钟 (V) 2500

防护等级 IP40
操作方式 就地，远方，自动
