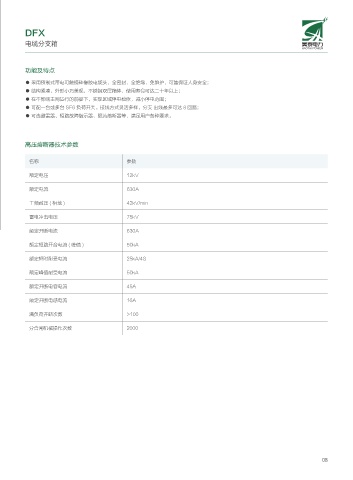

Page 15 - 西安昊泰电力科技有限公司

DFX
电缆分支箱

功能及特点

● 采用预制式带电可触摸硅橡胶电缆头，全密封、全绝缘、免维护，可靠保证人身安全；
● 结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上；
● 在不影响主网运行的前提下，实现区域停电检修，减小停电范围；
● 可配一台或多台 SF6 负荷开关。接线方式灵活多样，分支 出线最多可达 8 回路；
● 可选避雷器、短路故障指示器、限流熔断器等，满足用户各种要求。

高压熔断器技术参数

名称 参数

额定电压 12kV

额定电流 630A

工频耐压 ( 相地 ) 42kV/min

雷电冲击电压 75kV

额定开断电流 630A

额定短路开合电流 ( 峰值 ) 50kA

额定短时耐受电流 25kA/4S

额定峰值耐受电流 50kA

额定开断电容电流 45A

额定开断电感电流 16A

满负荷开断次数 >100
分合闸机械操作次数 2000
