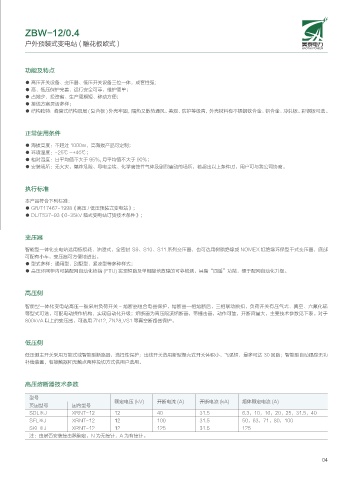

ZBW-12/0.4
户外预装式变电站 ( 雕花板欧式 )

功能及特点

● 高压开关设备、变压器、低压开关设备三位一体，成套性强；
● 高、低压保护完善，运行安全可靠，维护简单；
● 占地少，投资省、生产周期短、移动方便；
● 接线方案灵活多样；
● 结构独特：蜂窝式结构双层 ( 复合板 ) 外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选。

正常使用条件

● 海拔高度：不超过 1000m，高海拔产品可定制；
● 环境温度：-25℃ ~+40℃；
● 相对湿度：日平均值不大于 95%, 月平均值不大于 90%；
● 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

执行标准

本产品符合下列标准：
● GB/T17467-1998《高压 / 低压预装式变电站》；
● DL/T537-93《6-35kV 箱式变电站订货技术条件》；

变压器

智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11 系列变压器，也可选用树脂绝缘或 NOMEX 纸绝缘环保型干式变压器，底部
可配有小车，变压器可方便地进出。
● 型式多样：通用型、别墅型、紧凑型等多种样式；
● 高压环网柜内可装配网自动化终端 (FTU) 实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。

高压侧

智能型一体化变电站高压一般采用负荷开关 - 熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫
等型式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于
800kVA 以上的变压器，可选用 ZN12, ZN28,VS1 等真空断路器保护。

低压侧

低压侧主开关采用万能式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，最多可达 30 回路；智能型自动跟踪无功
补偿装置，有接触器和无触点两种投切方式供用户选用。

高压熔断器技术参数

型号
额定电压 (kV) 开断电流 (A) 开断电流 (kA) 熔体额定电流 (A)
英国型号 国内型号
SDL※J XRNT-12 12 40 31.5 6.3，10，16，20，25，31.5，40
SFL※J XRNT-12 12 100 31.5 50，63，71，80，100
SKL※J XRNT-12 12 125 31.5 125
注：由是否安装撞击器确定，N 为无撞针，A 为有撞针。

04
