P. 30
RAW1-1600
万能式断路器 让●电力更高效

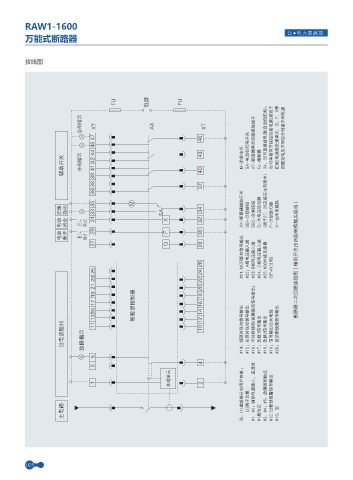

接线图
FU 电源 FU
合闸指示 XT AX XT
47 46 34、35可直接接电源(自动预贮能)， 也可串接常开按钮后接电源(受控于 贮能)电源若处理单元、Q、F、X等 的额定电压不同应分别接不同电源
45 44 43 SA-电动机行程开关 XT-断路器两次回路接线端子
辅助开关 分闸指示 42 41 40 M-贮能电机 Fu-熔断器
38 39 37
36
35 M (端子27、28应接在主电路中)
贮能 指示 33 SA 34 AX-断路器辅助开关 SBl-分励按钮 SB2-合闸按钮 Q-欠电压脱扣器 F-分励脱扣器 X一合闸电磁铁
电动 闭合 E Sb2 31 X 32
电动 断开 E Sb1 29 F 30
27 Q 28
26 #21: MCR脱扣信号输出 #22：A相电压输入端 #23: B相电压输入端 #24：C相电压输入端 #25: #26外接互感器 (3P+N时用) 断路器二次回路接线图（辅助开关由四组转换触头组成）
25 24
23 22
21 20
19 18
17 智能型控制器 16
1315 14 12 #16：不对称接地(故障脱扣信号输出)
过电流脱扣 故障指示 11 10 #14：短路时脱扣信号输出 #15：长延时脱扣信号输出 #17：负载1信号输出 #18：负载2信号输出 #19：信号输出公共地线 #20：自诊断故障信号输出
5
4
3
处理单元
1 2 注：(1)虚线部分由用户自接 ； #1．#2：辅助电源输入，直流时 #3．#4：#5：故障跳闸触点
主电路 (2)端子功能 #1脚为正 #12: 过载预报警信号输出 #13：空
025
