RAW1-1600
万能式断路器 Hangzhou renmin electric

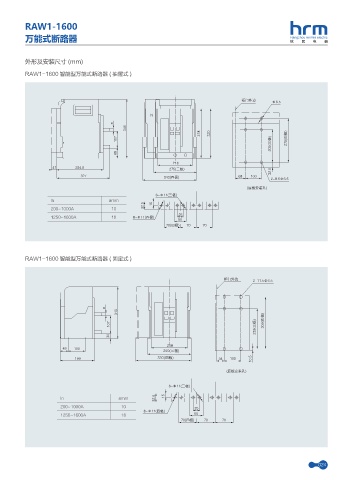

外形及安装尺寸 (mm)
RAW1-1600 智能型万能式断路器 ( 抽屉式 )
柜门外边 Φ6.5
N
a
345
318 320
205(三极)
107 275(四极)
68
218
41 294.5 275(三极)
327 343(四极) 68 100 32.5
2-8.5Φ6.5
(底板安装孔)
6-Φ11(三极)
ln amm 15
200~1000A 10 32.5
25
1250~1600A 18 8-Φ11(四极)
50
70(四极) 70 70
RAW1-1600 智能型万能式断路器 ( 固定式 )
柜门外边 2-11.5Φ6.5
a
310
239(三极)
107 309(四极)
30
218
49 100
260(三极)
199 330(四极) 44 100 10.5
(底板安装孔)
6-Φ11(三极)
ln amm 32.5 15
200~1000A 10 25
8-Φ11(四极)
1250~1600A 18 50
70(四极) 70 70
