智能型万能式断路器系列 Hangzhou renmin electric

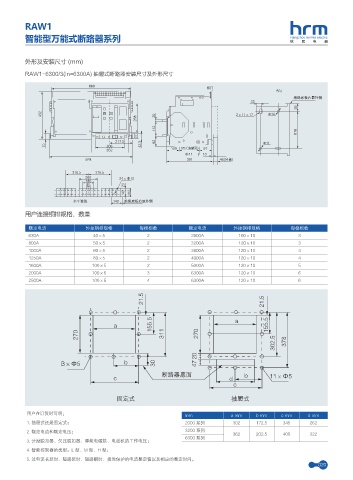

外形及安装尺寸 (mm)
RAW1-6300/3(In=6300A) 抽屉式断路器安装尺寸及外形尺寸

ᴈ䬔
"ऽ
㐉㑄ᏁᲫटᰬโӓ

f f Ð

Ð

喋Ⴕ㷱ႀ喌
Ð
ܲ⻧

fÐ

Ⅰ᎟ᣑ㏫ 㐉㑄ᏁᲫटᰬโӓ
用户连接铜排规格、数量

额定电流 外接铜排规格 每极根数 额定电流 外接铜排规格 每极根数
630A 40×5 2 2900A 100×10 3
800A 50×5 2 3200A 120×10 3
1000A 60×5 2 3600A 120×10 4
1250A 80×5 2 4000A 120×10 4
1600A 100×5 2 5000A 120×10 5
2000A 100×5 3 6300A 120×10 6
2500A 100×5 4 6300A 120×10 6

B B

#fÐ C
᫙䌛ஔᏁ䲎 C
D E fÐ
D

ద჆ᐻ ៩ᅵᐻ

用户在订货时写明：
Inm a mm b mm c mm d mm
1. 抽屉式还是固定式； 2000 系列 302 172.5 345 262
2. 额定电流和额定电压； 3200 系列 362 202.5 405 322
6300 系列
3. 分励脱扣器、欠压脱扣器、释能电磁铁、电动机的工作电压；
4. 智能控制器的类型：L 型、M 型、H 型；
5. 过电流长延时、短路延时、短路瞬时、接地保护的电流整定值以及相应的整定时间。
