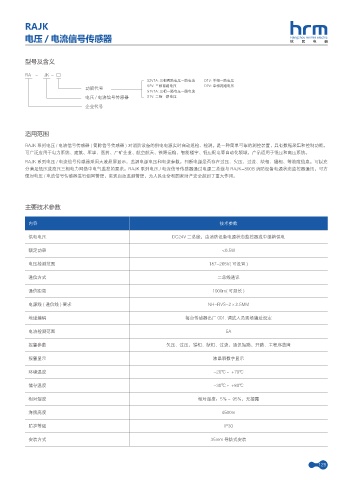

RAJK
电压 / 电流信号传感器 Hangzhou renmin electric
型号及含义
RA - JK - □
S2V1A: 三相两路电压一路电流 D1V: 单相一路电压
S2V: 三相两路电压 D2V: 单相两路电压
功能代号
S1V1A: 三相一路电压一路电流
电压 / 电流信号传感器 S1V: 三相一路电压
企业代号
适用范围
RAJK 系列电压 / 电流信号传感器 ( 简称信号传感器 ) 对消防设备的供电电源实时自动巡检、检测。是一种简单可靠的测控装置，具有数据采集和控制功能。
可广泛应用于电力系统、建筑、军事、医药、厂矿企业、航空航天、铁路运输、智能楼宇、低压配电等自动化领域，产品适用于低压和高压系统。
RAJK 系列电压 / 电流信号传感器采用大液晶屏显示，监测电源电压和电流参数，判断电源是否存在过压、欠压、过流、缺相、错相、等故障信息。可以充
分满足低压或高压三相电力网络中电气监控的要求。RAJK 系列电压 / 电流信号传感器通过电源二总线与 RAJK-800B 消防设备电源状态监控器通讯，可方
便对电压 / 电流信号传感器进行组网管理，实现自动监测管理，为人民生命和国家财产安全起到了重大作用。
主要技术参数
内容 技术参数
供电电压 DC24V 二总线，由消防设备电源状态监控器或中继箱供电
额定功率 <0.5W
电压检测范围 187-265V( 可设置 )
通信方式 二总线通讯
通信距离 1000m( 可延长 )
电源线 ( 通信线 ) 要求 NH-RVS-2×2.5MM
地址编码 每台传感器出厂 001. 调试人员现场编址设定
电流检测范围 5A
报警参数 欠压、过压、错相、缺相、过流、通讯短路、开路、主程序故障
报警显示 液晶屏数字显示
环境温度 -20℃～ +70℃
储存温度 -30℃～ +80℃
相对湿度 相对湿度：5％～ 95%，无凝露
海拨高度 4500m
防护等级 IP30
安装方式 35mm 导轨式安装
