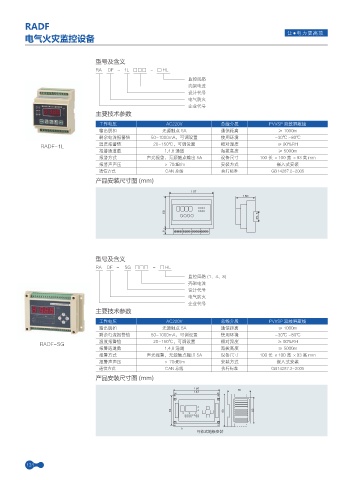

Page 136 - 杭州人民开关有限公司（低压产品选型2020）

RADF

电气火灾监控设备 让●电力更高效

型号及含义
RA DF - 1L □□□ - □ HL
监控回路
壳架电流
设计代号
电气防火
企业代号
主要技术参数

工作电压 AC220V 总线介质 PVVSP 双绞屏蔽线
输出脱扣 无源触点 5A 通信距离 ≥ 1000m
剩余电流报警值 50-1000mA，可调设置 使用环境 -30℃ ~80℃
RADF-1L 温度报警值 20-150℃，可调设置 相对湿度 ≥ 90%RH
报警通道数 1,4,8 通道 海拔高度 ≥ 5000m
报警方式 声光报警，无源触点输出 5A 设备尺寸 100 长 ×100 宽 ×93 高 mm
报警声声压 ＞ 70dB/m 安装方式 嵌入式安装
通信方式 CAN 总线 执行标准 GB14287.2-2005
产品安装尺寸图 (mm)

型号及含义
RA DF - SG □□□ - □ HL
监控回路 (1、4、8)
壳架电流
设计代号
电气防火
企业代号
主要技术参数
工作电压 AC220V 总线介质 PVVSP 双绞屏蔽线
输出脱扣 无源触点 5A 通信距离 ≥ 1000m
剩余电流报警值 50-1000mA，可调设置 使用环境 -30℃ ~80℃
温度报警值 20-150℃，可调设置 相对湿度 ≥ 90%RH
RADF-SG
报警通道数 1,4,8 通道 海拔高度 ≥ 5000m
报警方式 声光报警，无源触点输出 5A 设备尺寸 100 长 ×100 宽 ×93 高 mm
报警声声压 ＞ 70dB/m 安装方式 嵌入式安装
通信方式 CAN 总线 执行标准 GB14287.2-2005
产品安装尺寸图 (mm)

131
