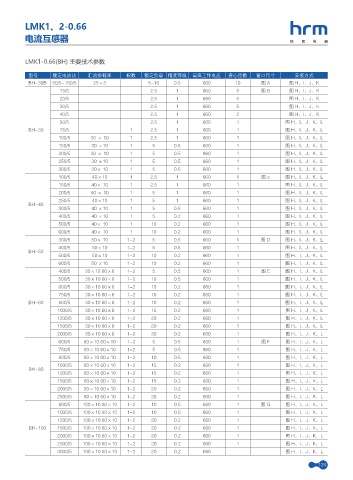

Page 129 - 杭州人民开关有限公司（低压产品选型2020）

LMK1、2-0.66

电流互感器 Hangzhou renmin electric

LMK1-0.66(BH) 主要技术参数

型号 额定电流比 汇流排截面 根数 额定负载 精度等级 最高工作电压 穿心匝数 窗口尺寸 安装方式
BH-30B 30/5-150/5 25×3 5-10 0.5 660 10 图A 图 H、I、J、K
15/5 2.5 1 660 5 图B 图 H、I、J、K
20/5 2.5 1 660 5 图 H、I、J、K
30/5 2.5 1 660 5 图 H、I、J、K
40/5 2.5 1 660 2 图 H、I、J、K
50/5 2.5 1 660 1 图 H、I、J、K、L
BH-30 75/5 1 2.5 1 660 1 图 H、I、J、K、L
100/5 30 × 10 1 2.5 1 660 1 图 H、I、J、K、L
150/5 30 ×10 1 5 0.5 660 1 图 H、I、J、K、L
200/5 30 × 10 1 5 0.5 660 1 图 H、I、J、K、L
250/5 30 ×10 1 5 0.5 660 1 图 H、I、J、K、L
300/5 30× 10 1 5 0.5 660 1 图 H、I、J、K、L
100/5 40×10 1 2.5 1 660 1 图c 图 H、I、J、K、L
150/5 40× 10 1 2.5 1 660 1 图 H、I、J、K、L
200/5 40 × 10 1 5 1 660 1 图 H、I、J、K、L
250/5 40×10 1 5 1 660 1 图 H、I、J、K、L
BH-40
300/5 40 ×10 1 5 0.5 660 1 图 H、I、J、K、L
400/5 40 ×10 1 5 0.2 660 1 图 H、I、J、K、L
500/5 40× 10 1 10 0.2 660 1 图 H、I、J、K、L
600/5 40× 10 1 10 0.2 660 1 图 H、I、J、K、L
300/5 50× 10 1-2 5 0.5 660 1 图D 图 H、I、J、K、L
400/5 50×10 1-2 5 0.5 660 1 图 H、I、J、K、L
BH-50
500/5 50×10 1-2 10 0.2 660 1 图 H、I、J、K、L
600/5 50 ×10 1-2 10 0.2 660 1 图 H、I、J、K、L
400/5 30×10 60×6 1-2 5 0.5 660 1 图E 图 H、I、J、K、L
500/5 30×10 60×6 1-2 10 0.5 660 1 图 H、I、J、K、L
600/5 30×10 60×6 1-2 10 0.2 660 1 图 H、I、J、K、L
750/5 30×10 60×6 1-2 10 0.2 660 1 图 H、I、J、K、L
BH-60 800/5 30×10 60×6 1-2 10 0.2 660 1 图 H、I、J、K、L
1000/5 30×10 60×6 1-2 15 0.2 660 1 图 H、I、J、K、L
1200/5 30×10 60×6 1-2 20 0.2 660 1 图 H、I、J、K、L
1500/5 30×10 60×6 1-2 20 0.2 660 1 图 H、I、J、K、L
2000/5 30×10 60×6 1-2 30 0.2 660 1 图 H、I、J、K、L
600/5 80×10 60×10 1-2 5 0.5 660 1 图F 图 H、I、J、K、L
750/5 80×10 60×10 1-2 5 0.5 660 1 图 H、I、J、K、L
800/5 80×10 60×10 1-2 10 0.5 660 1 图 H、I、J、K、L
1000/5 80×10 60×10 1-2 15 0.2 660 1 图 H、I、J、K、L
BH-80
1200/5 80×10 60×10 1-2 15 0.2 660 1 图 H、I、J、K、L
1500/5 80×10 60×10 1-2 15 0.2 660 1 图 H、I、J、K、L
2000/5 80×10 60×10 1-2 20 0.2 660 1 图 H、I、J、K、L
2500/5 80×10 60×10 1-2 20 0.2 660 1 图 H、I、J、K、L
800/5 100×10 80×10 1-2 10 0.5 660 1 图G 图 H、I、J、K、L
1000/5 100×10 80×10 1-2 10 0.5 660 1 图 H、I、J、K、L
1200/5 100×10 80×10 1-2 20 0.2 660 1 图 H、I、J、K、L
BH-100 1500/5 100×10 80×10 1-2 20 0.2 660 1 图 H、I、J、K、L
2000/5 100×10 80×10 1-2 20 0.2 660 1 图 H、I、J、K、L
2500/5 100×10 80×10 1-2 20 0.2 660 1 图 H、I、J、K、L
3000/5 100×10 80×10 1-2 20 0.2 660 图 H、I、J、K、L
