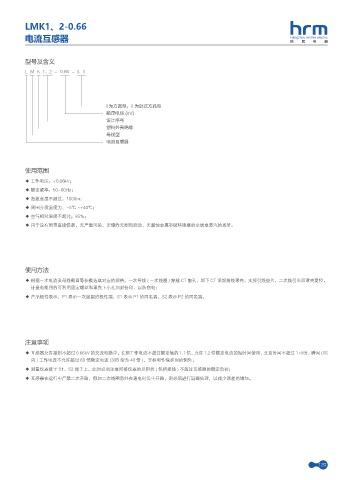

Page 125 - 杭州人民开关有限公司（低压产品选型2020）
P. 125
LMK1、2-0.66
电流互感器 Hangzhou renmin electric
型号及含义
L M K 1、2 - 0.66 - I、II
I 为方圆型，II 为卧式方孔型
额定电压 (kV)
设计序号
塑料外壳绝缘
母线型
电流互感器
使用范围
◆ 工作电压：<0.66kV；
◆ 额定频率：50-60Hz；
◆ 海拔高度不超过：1000m；
◆ 周围介质温度为：-5℃ ~+40℃；
◆ 空气相对温度不超过：85%；
◆ 用于没有雨雪直接侵袭，无严重污染，无爆炸无剧烈震动、无腐蚀金属和破坏绝缘的尘埃或蒸汽的场所。
使用方法
◆ 根据一次电流及母线截面等参数选取对应的规格。一次导线 ( 一次线圈 ) 穿越 CT 窗孔，卸下 CT 顶部接线罩壳，支掉引线垫片，二次线引出后罩壳复位，
计量电能用的可利用固定螺丝和罩壳上小孔加封铅印，以防窃电；
◆ 产品极性表示，P1 表示一次线圈的极性端，S1 表示 P1 的同名端，S2 表示 P2 的同名端。
注意事项
◆ 互感器允许接到不超过 0.66kV 的交流电路中，长期工作电流不超过额定值的 1.1 倍，允许 1.2 倍额定电流的短时间使用，北京时间不超过 1 小时，瞬间 (1S
内 ) 工作电流不允许超过 60 倍额定电流 (30B 型为 40 倍 )，非标和作保护用的例外；
◆ 测量仪表接于 S1、S2 端子上，此时必须注意所接仪表的总阻抗 ( 包括接线 ) 不超过互感器的额定负荷；
◆ 互感器在运行中严禁二次开路，假如二次线圈意外在通电时发生开路，则必须进行退磁处理，以减少误差的增加。
