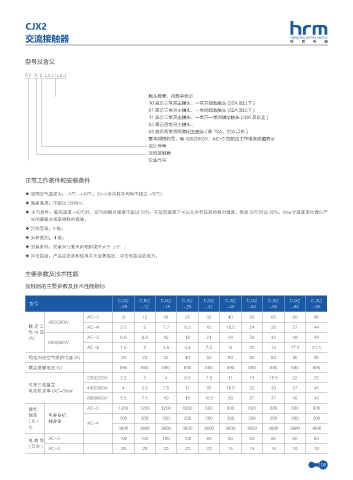

CJX2
交流接触器 Hangzhou renmin electric
型号及含义
CJ X 2 □□ / □□
触头数量，用数字表示
10 表示三常开主触头、一常开辅助触头 (32A 及以下 )
01 表示三常开主触头、一常闭辅助触头 (32A 及以下 )
11 表示三常开主触头、一常开一常闭辅助触头 (40A 及以上 )
04 表示四常开主触头、
08 表示两常开两常闭主触头 ( 除 18A、32A 以外 )
基本规格代号，用 400(380)V、AC-3 的额定工作电流数值表示
设计序号
交流接触器
企业代号
正常工作条件和安装条件
◆ 周围空气温度为：-5℃ ~+40℃，24 小时内其平均值不超过 +35℃；
◆ 海拔高度：不超过 2000m；
◆ 大气条件：最高温度 +40℃时，空气的相对湿度不超过 50%；在较低温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产
生的凝露应采取特殊的措施；
◆ 污染等级：3 级；
◆ 安装类别：Ⅲ类；
◆ 安装条件：安装面与垂直面倾斜度不大于 ±5°；
◆ 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
主要参数及技术性能
接触器的主要参数及技术性能指标
CJX2 CJX2 CJX2 CJX2 CJX2 CJX2 CJX2 CJX2 CJX2 CJX2
型号
-09 -12 -18 -25 -32 -40 -50 -65 -80 -95
AC-3 9 12 18 25 32 40 50 65 80 95
400(380)V
额定工 AC-4 3.5 5 7.7 8.5 12 18.5 24 28 37 44
作电流
(A) AC-3 6.6 8.9 12 18 21 34 39 42 49 49
690(660)V
AC-4 1.5 2 3.8 4.4 7.5 9 12 14 17.3 21.3
约定自由空气发热电流 (A) 20 20 32 40 50 60 80 80 95 95
额定绝缘电压 (V) 690 690 690 690 690 690 690 690 690 690
230(220)V 2.2 3 4 5.5 7.5 11 15 18.5 22 25
可控三相鼠笼 400(380)V 4 5.5 7.5 11 15 18.5 22 30 37 45
电动机功率 (AC-3)kW
690(660)V 5.5 7.5 10 15 18.5 30 37 37 45 45
操作 AC-3 1200 1200 1200 1200 600 600 600 600 600 600
频率 电寿命机 300 300 300 300 300 300 300 300 300 300
(次/ 械寿命 AC-4
h) 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600
电寿命 AC-3 100 100 100 100 80 80 60 60 60 60
(万次) AC-4 20 20 20 20 20 15 15 15 10 10
