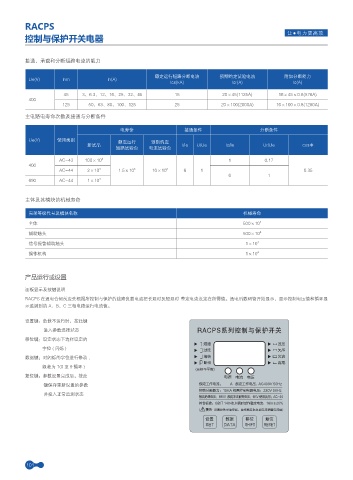

RACPS
控制与保护开关电器 让●电力更高效
接通、承载和分断短路电流的能力
额定运行短路分断电流 预期约定试验电流 附加分断能力
Ue(V) lnm ln(A)
lcs(kA) lcr(A) lc(A)
45 3、6.3、12、16、25、32、45 15 20×45(1125A) 16×45×0.8(576A)
400
125 50、63、80、100、125 25 20×100(2000A) 16×100×0.8(1280A)
主电路电寿命次数及接通与分断条件
电寿命 接通条件 分断条件
Ue(V) 使用类别 额定运行 预期约定
新试品 I/Ie U/Ue Ic/Ie Ur/Ue cosΦ
短路试验台 电流试验台
AC-43 100×10 4 1 0.17
400
AC-44 2×10 4 1.5×10 3 10×10 3 6 1 0.35
6 1
690 AC-44 1×10 4
主体及其模块的机械寿命
壳架等级代号及模块名称 机械寿命
主体 500×10 4
辅助触头 500×10 4
信号报警辅助触头 1×10 4
操作机构 1×10 4
产品运行或设置
面板显示及按键说明
RACPS 在通电合闸前应先根据所控制与保护的线路负载电流把长延时及短延时 整定电流设定在所需值。通电后数码管开始显示，显示控制电压值和循环显
示监测到的 A、B、C 三相电路运行电流值。
设置键：负载不运行时，按此键
进入参数选择状态 RACPS系列控制与保护开关
移位键：设定状态下选择设定的
短路 过压
字位 ( 闪烁 ) 过流 欠压
数据键：对闪烁的字位进行修改 , 堵转 欠流
断相 漏电
级差为 1(0 至 9 循环 )
(三相不平衡)
复位键：参数设置完成后，按此 电源 电流 电压
键保存重新设置的参数 额定工作电流： A 额定工作电压：AC400V 50Hz
短路分断能力：15KA 线圈控制电源电压：230V 50Hz
并投入正常监测状态
额定绝缘电压：690V 额定冲击耐受电压：6KV 使用类别：AC-44
符合标准：GB/T 14048.9 瞬时动作整定电流：16In±20%
警告
( 设置参数时请空载，请根据实际负载电流调整电流值)
设置 数据 移位 复位
SET DATA SHIFT RESET
