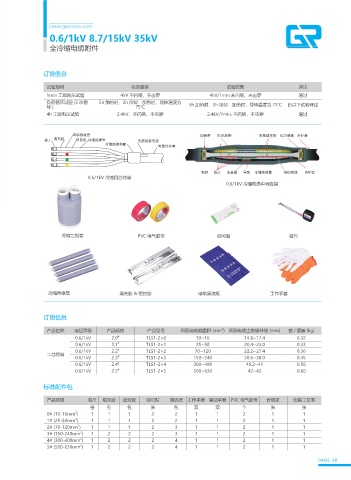

Page 45 - 湖南国仁电气设备有限公司
P. 45
www.guorenee.com
0.6/1kV 8.7/15kV 35kV
全冷缩电缆附件
订货信息
试验项目 标准要求 试验结果 详注
1min 工频耐压试验 4kV 不闪络，不击穿 4kV/1min 未闪络，未击穿 通过
负荷循环试验 (3 次循 5h 加热时，3h 冷却，加热时，导体温度为 5h 加热时，3h 冷却，加热时，导体温度为 75℃ 由以下试验评定
环) 75℃
4h 工频电压试验 2.4kV，不闪络，不击穿 2.4kV/1min, 不闪络，不击穿 通过
电缆绝缘层 铠装带 防水胶带 电缆填充物 恒力弹簧 外护套
端子 填充胶 相色条 冷缩绝缘管 电缆铠装电线
冷缩绝缘指套
电缆外护套
钢铠 线芯 连接管 导体 冷缩绝缘管 钢铠地线 内护套
0.6/1kV 冷缩四芯终端
0.6/1kV 冷缩电缆中间连接
冷缩二指套 PVC 电气胶带 创可贴 卷尺
冷缩绝缘管 填充胶 & 密封胶 电缆清洁纸 工作手套
订货信息
产品名称 电压等级 产品规格 产品型号 所配电缆截面积 (mm ) 所配电缆主绝缘外径 (mm) 套 / 重量 (kg)
2
0.6/1kV 2.0 # TLS1-2×0 10~16 14.8~17.4 0.32
0.6/1kV 2.1 # TLS1-2×1 25~50 20.4~23.0 0.33
0.6/1kV 2.2 # TLS1-2×2 70~120 22.2~27.4 0.36
二芯终端 #
0.6/1kV 2.3 TLS1-2×3 150~240 30.6~38.0 0.45
0.6/1kV 2.4 # TLS1-2×4 300~400 40.2~41 0.56
0.6/1kV 2.5 # TLS1-2×5 500~630 42~43 0.60
标准配件包
产品规格 卷尺 填充胶 密封胶 创可贴 清洁纸 工作手套 辅助手套 PVC 电气胶带 合格证 安装工艺书
卷 包 包 张 包 双 双 个 张 张
2
0# (10-16mm ) 1 1 1 2 2 1 1 2 1 1
2
1# (25-50mm ) 1 1 1 2 2 1 1 2 1 1
2# (70-120mm ) 1 1 1 2 3 1 1 2 1 1
2
3# (150-240mm ) 1 2 2 2 3 1 1 2 1 1
2
2
4# (300-400mm ) 1 2 2 2 4 1 1 2 1 1
5# (500-630mm ) 1 2 2 2 4 1 1 2 1 1
2
PAGE·38
