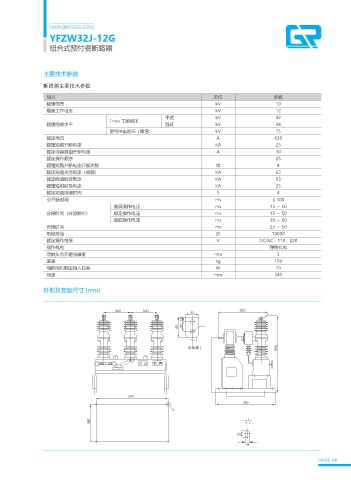

                  YFZW32J-12G
                  组合式预付费断路器




                主要技术参数

                断路器主要技术参数
                 项目                                                        单位                  参数
                 额定电压                                                      kV                   10
                 最高工作电压                                                    kV                   12
                                                          干试               kV                   42
                                       1min 工频耐压
                 额定绝缘水平                                   湿试               kV                   34
                                       雷电冲击耐压(峰值)                          kV                   75
                 额定电流                                                       A                  630
                 额定短路开断电流                                                  KA                   25
                 额定电容器组开断电流                                                 A                   30
                 额定操作顺序                                                                         25
                 额定短路开断电流开断次数                                              次                    4
                 额定短路关合电流(峰值)                                              KA                   63
                 额定峰值耐受电流                                                  KA                   63
                 额定短时耐受电流                                                  KA                   25
                 额定短路持续时间                                                   S                   4
                 全开断时间                                                     ms                  ≤ 100
                                        最高操作电压                             ms                 15 ~ 50
                 分闸时间(分励脱扣)             额定操作电压                             ms                 15 ~ 50
                                        最低操作电压                             ms                 30 ~ 60
                 合闸时间                                                      ms                 25 ~ 50
                 机械寿命                                                      次                   10000
                 额定操作电压                                                     V             DC/AC:110,220
                 操作机构                                                                         弹簧机构
                 动触头允许磨损厚度                                                 mm                   3
                 重量                                                        kg                  150
                 储能电机额定输入功率                                                W                    70
                 相距                                                        mm                  340


                外形及安装尺寸 (mm)
