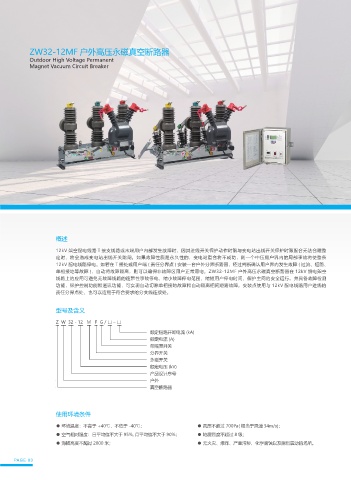

ZW32-12MF 户外高压永磁真空断路器
Outdoor High Voltage Permanent
Magnet Vacuum Circuit Breaker
概述
12kV 架空配电线路 T 接支线路或末端用户内部发生故障时，因其进线开关保护动作时限与变电站出线开关保护时限配合无法合理整
定时，将会造成变电站出线开关跳闸。如果故障性质是永久性的，变电站重合将不成功，则一个中压用户界内的局部亊故将使整条
12kV 配电线路停电。如若在 T 接处或用户端 ( 责任分界点 ) 安装一台户外分界断路器，经过判断确认用户界内发生故障 ( 过流、短路、
单相接地等故障 )，自动将故障隔离，则可以确保非故障区用户正常用电。ZW32-12MF 户外高压永磁真空断路器在 12kV 馈电架空
线路上的应用可避免无故障线路的连带性亊故停电、缩小故障停电范围、缩短用户停电时间、保护主网的安全运行。并具备故障检测
功能，保护控制功能和通讯功能，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点使用与 12kV 配电线路用户进线的
责任分界点处，也可以适用于符合要求的分支线连接处。
型号及含义
Z W 32 - 12 M F G / □-□
额定短路开断电流 (kA)
额定电流 (A)
带隔离开关
分界开关
永磁开关
额定电压 (kV)
产品设计序号
户外
真空断路器
使用环境条件
● 环境温度：不高于 +40℃，不低于 -40℃； ● 风压不超过 700Pa( 相当于风速 34m/s)；
● 空气相对湿度：日平均值不大于 95%, 月平均值不大于 90%； ● 地震烈度不超过 8 级；
● 海拔高度不超过 2000 米； ● 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
