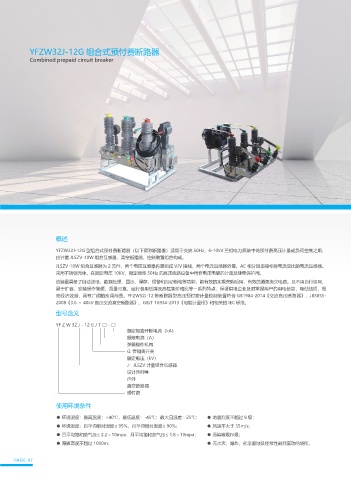

YFZW32J-12G 组合式预付费断路器
Combined prepaid circuit breaker

概述

YFZW32J-12G 型组合式预付费断路器（以下简称断路器）适用于交流 50Hz，6-10kV 三相电力系统中做预付费高压计量或负荷控制之用，
由计量 JLSZV-10W 组合互感器、真空断路器、控制装置组合构成。
JLSZV-10W 组合互感器为 2 元件，两个电压互感器内置组成 V/V 接线，两个电流互感器外置，AC 相分别串接相同电流变比的电流互感器。
采用不锈钢壳体，在额定电压 10KV、额定频率 50Hz 的高压线路设备中用作电压电能的计量及继电保护用。
该装置具备了自动送电、数据处理、显示、保存、报警和自动断电等功能，能有效的实现先购后用，有效的避免拖欠电费。且不用自行组网、
易于扩容、安装操作简便，质量可靠、运行费用低廉及高性能价格比等一系列特点，保证供电企业及时掌握用户的用电信息，降低线损，提
高经济效益，具有广阔的应用前景。YFZW32J-12 带断路器型高压预付费计量控制装置符合 GB1984-2014《交流高压断路器》、JB3855-
2008《3.6 ～ 40kV 高压交流真空断路器》、GB/T 16934-2013《电能计量柜》和相关的 IEC 标准。
型号含义

YF Z W 32 J - 12 G / T □ - □
额定短路开断电流（kA）
额定电流（A）
弹簧操作机构
G: 带隔离开关
额定电压（kV）
J：JLSZV 计量组合互感器
设计序列号
户外
真空断路器
预付费
使用环境条件

● 环境温度：最高温度：+40℃，最低温度：-45℃；最大日温差：25℃； ● 地震烈度不超过 8 级；
● 环境湿度：日平均相对湿度≤ 95%，月平均相对湿度≤ 90%； ● 风速不大于 35m/s；
● 日平均饱和蒸气压≤ 2.2×10mpa，月平均饱和蒸气压≤ 1.8×10mpa； ● 污染等级Ⅳ级；
● 海拔高度不超过 1000m； ● 无水灾、爆炸、化学腐蚀及经常性剧烈震动的场所。
