电缆桥架系列 电缆桥架系列
Cable• tray• series

托盘式电缆桥架 电缆桥架支架

托盘式桥架是石油、化工、电工、轻工、网络等方面应用最广泛的一种。 支架是支撑桥架的主要部件，它由立柱、托臂等组成。它可满足不同环境
它具有重量轻、载荷大、造型美观、结构简单、安装方便等特点。它适用电力、 条件安装成不同形式的需要。
电缆的安装，也适用于控制电缆的敷设。

f
጑ႃ䧎⿷ᴝ
- ) "

ង㛮
5# "
)

#

Ēಷ ēಷ

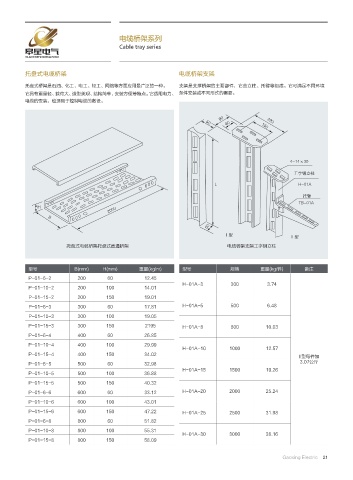

托盘式电缆桥架托盘式直通桥架 电缆桥架支架工字钢立柱

型号 B(mm) H(mm) 重量(kg/m) 型号 规格 重量(kg/件) 备注
P-01-6-2 200 60 12.45
H-01A-3 300 3.74
P-01-10-2 200 100 14.01
P-01-15-2 200 150 19.01
P-01-6-3 300 60 17.81 H-01A-5 500 6.48
P-01-10-3 300 100 19.05
P-01-15-3 300 150 2195 H-01A-8 800 10.03
P-01-6-4 400 60 26.85
P-01-10-4 400 100 29.99
H-01A-10 1000 12.57
P-01-15-4 400 150 34.02 II型每件加
P-01-6-5 500 60 32.98 3.07公斤
H-01A-15 1500 19.26
P-01-10-5 500 100 36.88
P-01-15-5 500 150 40.32
P-01-6-6 600 60 33.12 H-01A-20 2000 25.24
P-01-10-6 600 100 43.01
P-01-15-6 600 150 47.22 H-01A-25 2500 31.98
P-01-6-8 800 60 51.82
P-01-10-8 800 100 55.31
H-01A-30 3000 38.16
P-01-15-8 800 150 58.09

Gaoxing Electric 21
