Page 26 - 安徽皋星电气有限公司

电缆桥架系列
Cable• tray• series

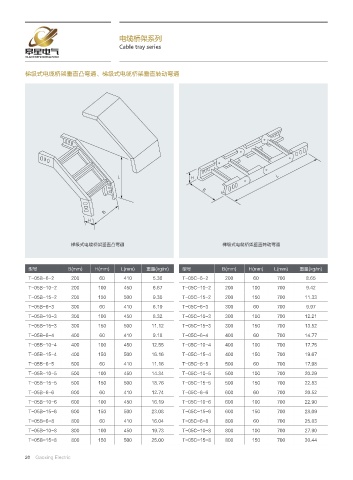

梯级式电缆桥架垂直凸弯通、梯级式电缆桥架垂直转动弯通

- ) -

#

#
)

梯级式电缆桥架垂直凸弯通 梯级式电缆桥架垂直转动弯通

型号 B(mm) H(mm) L(mm) 重量(kg/m) 型号 B(mm) H(mm) L(mm) 重量(kg/m)
T-05B-6-2 200 60 410 5.36 T-05C-6-2 200 60 700 8.65
T-05B-10-2 200 100 450 6.67 T-05C-10-2 200 100 700 9.42
T-05B-15-2 200 150 500 9.30 T-05C-15-2 200 150 700 11.33
T-05B-6-3 300 60 410 6.19 T-05C-6-3 300 60 700 9.97
T-05B-10-3 300 100 450 8.32 T-05C-10-3 300 100 700 12.21
T-05B-15-3 300 150 500 11.12 T-05C-15-3 300 150 700 13.52
T-05B-6-4 400 60 410 9.18 T-05C-6-4 400 60 700 14.77
T-05B-10-4 400 100 450 12.55 T-05C-10-4 400 100 700 17.75
T-05B-15-4 400 150 500 16.16 T-05C-15-4 400 150 700 19.67
T-05B-6-5 500 60 410 11.16 T-05C-6-5 500 60 700 17.98
T-05B-10-5 500 100 450 14.34 T-05C-10-5 500 100 700 20.29
T-05B-15-5 500 150 500 18.76 T-05C-15-5 500 150 700 22.83
T-05B-6-6 600 60 410 12.74 T-05C-6-6 600 60 700 20.52
T-05B-10-6 600 100 450 16.19 T-05C-10-6 600 100 700 22.90
T-05B-15-6 600 150 500 23.08 T-05C-15-6 600 150 700 28.09
T-05B-6-8 800 60 410 16.04 T-05C-6-8 800 60 700 25.83
T-05B-10-8 800 100 450 19.73 T-05C-10-8 800 100 700 27.90
T-05B-15-8 800 150 500 25.00 T-05C-15-8 800 150 700 30.44

20 Gaoxing Electric
