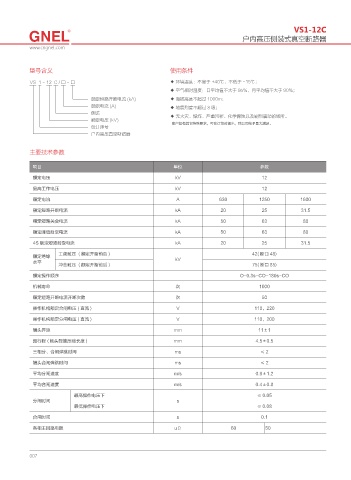

VS1-12C
户内高压侧装式真空断路器

www.cngnel.com

型号含义 使用条件

VS 1 - 12 C / □ - □ ◆ 环境温度：不高于 +40℃，不低于 -15℃；
◆ 空气相对湿度：日平均值不大于 95%，月平均值不大于 90%；
额定短路开断电流 (kA) ◆ 海拔高度不超过 1000m；
额定电流 (A) ◆ 地震烈度不超过 8 级；
侧装
◆ 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
额定电压 (kV)
客户如有其它特殊要求，可在订货时提出，我公司给予最大满足。
设计序号
户内高压真空断路器

主要技术参数

项目 单位 参数

额定电压 kV 12
最高工作电压 kV 12
额定电流 A 630 1250 1600

额定短路开断电流 kA 20 25 31.5
额定短路关合电流 kA 50 63 80
额定峰值耐受电流 kA 50 63 80

4S 额定短路耐受电流 kA 20 25 31.5
工频耐压 ( 额定开断前后 ) 42( 断口 48)
额定绝缘 kV
水平
冲击耐压 ( 额定开断前后 ) 75( 断口 85)
额定操作顺序 O-0.3s-CO-180s-CO
机械寿命 次 1000
额定短路开断电流开断次数 次 50

操作机构额定合闸电压 ( 直流 ) V 110，220
操作机构额定分闸电压 ( 直流 ) V 110，200
触头开距 mm 11±1

超行程 ( 触头弹簧压缩长度 ) mm 4.5±0.5
三相分、合闸弹跳时间 ms ≤2
触头合闸弹跳时间 ms ≤2

平均分闸速度 m/s 0.9±1.2
平均合闸速度 m/s 0.4±0.8
最高操作电压下 ≤ 0.05
分闸时间 s
最低操作电压下 ≤ 0.08
合闸时间 s 0.1
各相主回路电阻 uΩ 60 50

007
