VS1-12
户内固封极柱高压真空断路器

www.cngnel.com

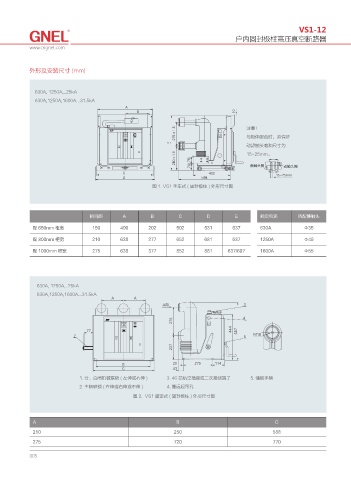

外形及安装尺寸 (mm)

630A, 1250A,..25kA
630A,1250A,1600A...31.5kA
"
#

d 注意！
与柜体配合时，须保证
&
动静触头啮和尺寸为
d 15~25mm。

䲅㼒๠ӓ ߔ㼒๠ӓ
$ NN
%
图 1. VS1 手车式 ( 固封极柱 ) 外形尺寸图

相间距 A B C D E 额定电流 所配静触头
配 650mm 柜宽 150 490 202 502 531 637 630A Φ35

配 800mm 柜宽 210 638 277 652 681 637 1250A Φ49
配 1000mm 柜宽 275 638 377 852 881 637/697 1600A Φ55

630A, 1250A,..25kA
630A,1250A,1600A...31.5kA
" "
"ा

.

#
$
1. 分、合闸机械联锁 ( 左伸或右伸 ) 3. 46 芯航空插座或二次接线端子 5. 储能手柄
2. 主轴联锁 ( 左伸或右伸或不伸 ) 4. 搬运起吊孔

图 2. VS1 固定式 ( 固封极柱 ) 外形尺寸图

A B C
210 250 588
275 720 770

005
