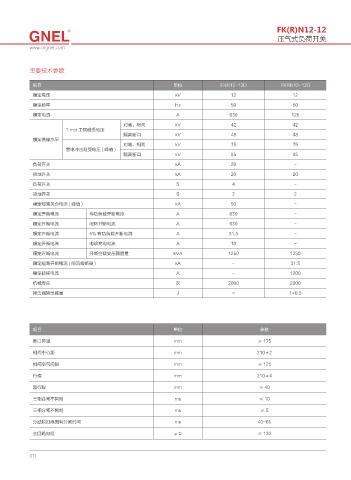

Page 18 - 赣能电气有限公司（低压）

FK(R)N12-12
压气式负荷开关

www.cngnel.com

主要技术参数

项目 单位 FKN12-12D FKRN12-12D
额定电压 kV 12 12
额定频率 Hz 50 50
额定电流 A 630 125
对地、相间 kV 42 42
1 min 工频耐受电压
隔离断口 kV 48 48
额定绝缘水平
对地、相间 kV 75 75
雷电冲击耐受电压 ( 峰值 )
隔离断口 kV 85 85
负荷开关 kA 20 -
接地开关 kA 20 20
负荷开关 S 4 -
接地开关 S 2 2
额定短路关合电流 ( 峰值 ) kA 50 -
额定开断电流 有功负载开断电流 A 630 -

额定开断电流 闭环开断电流 A 630 -
额定开断电流 5% 有功负载开断电流 A 31.5 -
额定开断电流 电缆充电电流 A 10 -
额定开断电流 开断空载变压器容量 kVA 1250 1250
额定短路开断电流 ( 限流熔断器 ) kA - 31.5
额定转移电流 A - 1200
机械寿命 次 2000 2000
撞击器输出能量 J - 1+0.5

项目 单位 参数

断口开距 mm ≥ 175
相间中心距 mm 210±2

相间空气间隙 mm ≥ 125
行程 mm 210±4

超行程 mm ≥ 40
三相合闸不同期 ms ≤ 10

三相分闸不同期 ms ≤5
分励脱扣器固有分闸时间 ms 40~65

主回路电阻 μΩ ≤ 130
