HD13
系列刀开关

www.cngnel.com

外形及安装尺寸 (mm)

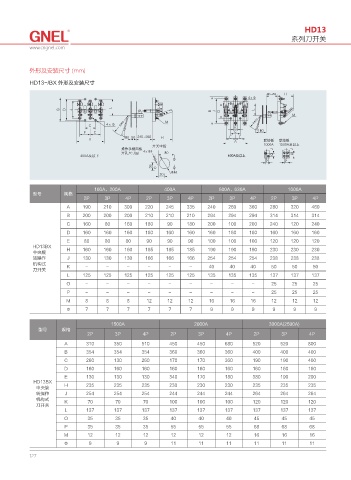

HD13-/BX 外形及安装尺寸

_ )
fŸ
-
# % + -
# + %
.
$ fŸ 3 . 3
,
& & $
_ ) & &
" 㖀㏿Ძ 㖀㏿Ძ
"
ᐬڟ͙㏫ " "ࣶБ̶
᧹҈᝷ᳰ䲎Ძ + +
ᐬႀᅦᄤప fŸ
"ࣶБ̷
1 1

Ÿ

100A、200A 400A 600A、630A 1000A
型号 规格
2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P
A 190 210 300 220 245 335 240 260 360 280 320 460
B 200 200 200 210 210 210 294 294 294 314 314 314
C 160 80 160 180 90 180 200 100 200 240 120 240
D 160 160 160 160 160 160 160 160 160 160 160 160
E 80 80 80 90 90 90 100 100 100 120 120 120
HD13BX
中央旋 H 160 160 160 185 185 185 190 190 190 230 230 230
转操作 J 130 130 130 166 166 166 254 254 254 238 238 238
机构式 K - - - - - - 40 40 40 50 50 50
刀开关
L 125 125 125 125 125 125 135 135 135 137 137 137
O - - - - - - - - - 25 25 25
P - - - - - - - - - 25 25 25
M 8 8 8 12 12 12 16 16 16 12 12 12
Φ 7 7 7 7 7 7 9 9 9 9 9 9

1500A 2000A 3000A(2500A)
型号 规格
2P 3P 4P 2P 3P 4P 2P 3P 4P
A 310 350 510 450 450 680 520 520 800
B 354 354 354 360 360 360 400 400 400
C 260 130 260 170 170 360 190 190 400
D 160 160 160 160 160 160 160 160 160
E 130 130 130 340 170 180 380 190 200
HD13BX
中央旋 H 235 235 235 230 230 230 235 235 235
转操作 J 254 254 254 244 244 244 264 264 264
机构式 K 70 70 70 100 100 100 120 120 120
刀开关
L 137 137 137 137 137 137 137 137 137
O 35 35 35 40 40 40 45 45 45
P 35 35 35 55 55 55 68 68 68
M 12 12 12 12 12 12 16 16 16
Φ 9 9 9 11 11 11 11 11 11
127
