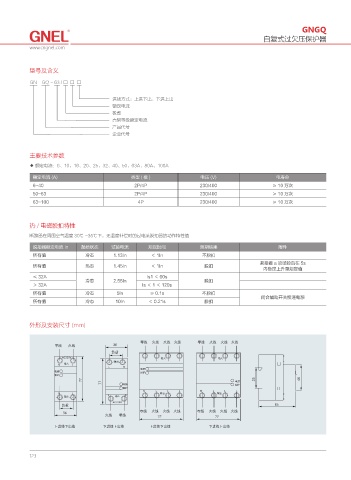

P. 130
GNGQ
自复式过欠压保护器
www.cngnel.com
型号及含义
GN GQ - 63 / □ □ □
进线方式：上进下出、下进上出
额定电流
极数
壳架等级额定电流
产品代号
企业代号
主要技术参数
◆ 额定电流：6、10、16、20、25、32、40、50、63A、80A、100A
额定电流 (A) 类型(极) 电压 (V) 电寿命
6~40 2P/4P 230/400 ≥ 10 万次
50~63 2P/4P 230/400 ≥ 10 万次
63~100 4P 230/400 ≥ 10 万次
热 / 电磁脱扣特性
断路器在周围空气温度 30℃ ~35℃下，无温度补偿时的过电流脱扣器的动作特性值
脱扣器额定电流 In 起始状态 试验电流 规定时间 预期结果 附件
所有值 冷态 1.13In ＜ 1In 不脱扣
紧接着 a 项试验后在 5s
所有值 热态 1.45In ＜ 1In 脱扣
内稳定上升至规定值
≤ 32A Is1 ＜ 60s
冷态 2.55In 脱扣
＞ 32A Is ＜ 1 ＜ 120s
所有值 冷态 5In ≥ 0.1s 不脱扣
闭合辅助开关接通电源
所有值 冷态 10In ＜ 0.21s 脱扣
外形及安装尺寸 (mm)
ᭅጲ ༡ጲ ༡ጲ ༡ጲ ᭅጲ ༡ጲ ༡ጲ ༡ጲ
ᭅጲ ༡ጲ
᠆ᣑ
᠆ᣑ
ᭅጲ ༡ጲ ༡ጲ ༡ጲ ᭅጲ ༡ጲ ༡ጲ ༡ጲ
༡ጲ ᭅጲ
ʼᤈጲʽѢጲ ʽᤈጲʼѢጲ ʼᤈጲʽѢጲ ʽᤈጲʼѢጲ
