Page 138 - 赣能电气有限公司（低压）

HGL
负荷隔离开关

www.cngnel.com

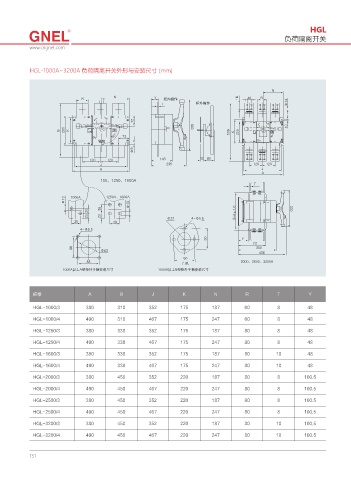

HGL-1000A~3200A 负荷隔离开关外形与安装尺寸 (mm)

/
3 / : ᴈڱ᧹҈ 3
5 ᴈโ᧹҈ Ÿ

ऴ

ऴ

# , ,
ܲ c c
䨙❸ ܲ
Ÿ

+
" +
"
ȟ ȟ "
5

Ÿ " "ȟ "
Ÿ
d
Ÿ Ÿ

Ÿ
:
:

Ÿ

䬔ႀ ȟ ȟ "
"Б̶"ಷᴈโ᝷ᳰႵ㷱ᅦᄤ "Б̶#ಷᴈโ᝷ᳰႵ㷱ᅦᄤ

规格 A B J K N R T Y

HGL-1000/3 380 310 352 175 187 60 8 48
HGL-1000/4 490 310 467 175 247 60 8 48
HGL-1250/3 380 338 352 175 187 80 8 48

HGL-1250/4 490 338 467 175 247 80 8 48

HGL-1600/3 380 338 352 175 187 80 10 48
HGL-1600/4 490 338 467 175 247 80 10 48
HGL-2000/3 380 450 352 220 187 80 8 100.5

HGL-2000/4 490 450 467 220 247 80 8 100.5

HGL-2500/3 380 450 352 220 187 80 8 100.5
HGL-2500/4 490 450 467 220 247 80 8 100.5
HGL-3200/3 380 450 352 220 187 80 10 100.5

HGL-3200/4 490 450 467 220 247 80 10 100.5

131
