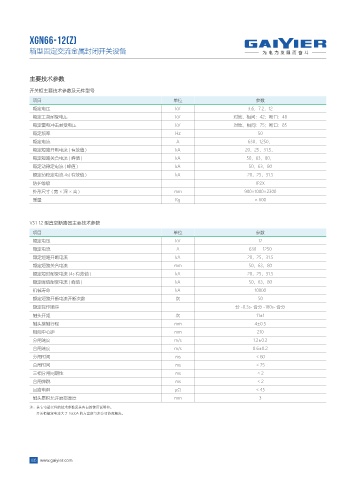

XGN66-12(Z)

箱型固定交流金属封闭开关设备

主要技术参数

开关柜主要技术参数及元件型号
项目 单位 参数
额定电压 kV 3.6，7.2，12
额定工频耐受电压 kV 对地，相间：42；断口：48
额定雷电冲击耐受电压 kV 对地，相间：75；断口：85
额定频率 Hz 50
额定电流 A 630，1250，
额定短路开断电流 ( 有效值 ) kA 20，25，31.5，
额定短路关合电流 ( 峰值 ) kA 50，63，80，
额定动稳定电流 ( 峰值 ) kA 50，63，80
额定热稳定电流 4s( 有效值 ) kA 20，25，31.5
防护等级 IP2X
外形尺寸(宽×深×高) mm 900×1000×2300
重量 Kg ≈ 600

VS1-12 型真空断路器主要技术参数
项目 单位 参数
额定电压 kV 12
额定电流 A 630 1250
额定短路开断电流 kA 20，25，31.5
额定短路关合电流 mm 50，63，80
额定短时耐受电流 (4s 有效值 ) kA 20，25，31.5
额定峰值耐受电流 ( 峰值 ) kA 50，63，80
机械寿命 kA 10000
额定短路开断电流开断次数 次 50
额定操作顺序 分 -0.3s- 合分 -180s- 合分
触头开距 次 11±1
触头接触行程 mm 4±0.5
相间中心距 mm 210
分闸速度 m/s 1.2±0.2
合闸速度 m/s 0.6±0.2
分闸时间 ms ≤ 60
合闸时间 ms ≤ 75
三相分闸同期性 ms ≤2
合闸弹跳 ms ≤2
回路电阻 μΩ ≤ 45
触头累积允许磨损厚度 mm 3
注：其它电器元件的技术参数见其各自的使用说明书。
开关柜额定电流大于 1600A 的方案须与本公司协商解决。
