HXGN15-12
交流金属封闭环网开关设备 (SF6 开关 )
高
压
操作 成
套
对于配负荷开关的开关设备，用专用操作手柄在开关设备正面操作，操作机构的正面有上、下两操作孔，上部为接地开关操作孔，下部为负荷开关操作孔。 开
操作时，手柄向顺时针方向旋转为开关合问方向，逆时针方向旋转为开关分闸方向。也可加装电动分、合闸装置，进行遥控操作。( 注意 : 有时负荷开关不 关
带接地开关，接地开关操作孔被当作柜门解锁之用 )。 柜
系
对于配组合电器的开关设备，除负荷开关分问操作用手动分闸按钮外，其它与上述操作顺序一样。组合电器柜另设的下接地开关，通过连杆与上接地开关同 列
分同合。在合闸时释放下熔断器座上的残余小电流，以提高更换培断器时的安全性。

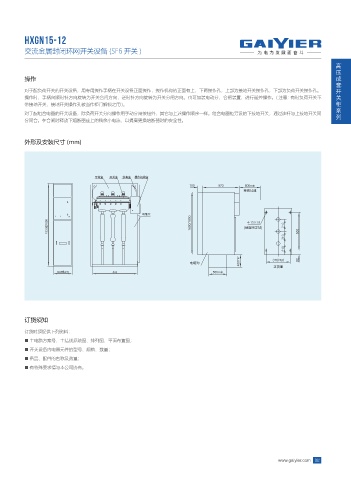

外形及安装尺寸 (mm)
订货须知
订货时须提供下列资料：
■ 主电路方案号、主结线系统图、排列图、平面布置图；
■ 开关设备内电器元件的型号、规格、数量；
■ 备品、配件的名称及数量；
■ 有特殊要求情与本公司协商。
