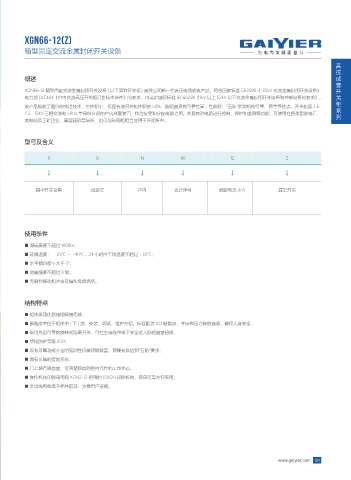

XGN66-12(Z)
箱型固定交流金属封闭开关设备
高
压
概述 成
套
XGN66-12 箱型固定交流金属封闭开关设备 ( 以下简称开关柜 ) 是我公司新一代高压电器成套产品，符合国家标准 GB3906《-35kV 交流金属封闭开关设备》 开
电力部 DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准 IEC60298《1kV 以上 52kV 以下交流金属封闭开关设备和控制设备的要求》。 关
该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的 50%，断路器具有可靠性高，性能好；“五防”联锁机构可靠、简单等优点。开关柜是 3.6、 柜
7.2、12kV 三相交流电 50Hz 单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、 系
列
变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。
型号及含义
X G N 66 - 12 Z
↓ ↓ ↓ ↓ ↓ ↓
箱型开关设备 固定式 户内 设计序号 额定电压 (kV) 真空开关
使用条件
■ 海拔高度不超过 1000m；
■ 环境温度：－ 25℃ ~ +40℃，24 小时内平均温度不超过 +35℃；
■ 水平倾斜度不大于 3°；
■ 地震强度不超过 8 级；
■ 无剧烈振动和冲击及爆炸危险场所。
结构特点
■ 柜体采用优质角钢焊接而成；
■ 断路器室位于柜体中 ( 下 ) 部，安装、调试、维护方便。标准配装 VS1 断路器，并设有压力释放通道，确保人身安全；
■ 采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修；
■ 整柜防护等级 IP2X；
■ 设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求；
■ 具有可靠的接地系统；
■ 门上装有观察窗，可清楚观察到柜内元件的工作状态；
■ 操作机构闭锁采用同 XGN2-12 柜用的 JSXGN 闭锁机构，简单可靠方便实用；
■ 进出线电缆低于柜体前部，方便用户连接。
