P. 33
GX400~550-12
小型化金属封闭移开式开关设备
高
压
主接线方案 成
套
当断路器用于控制 3~10kV 电动机时，若起动电流小于 600A 时，必须加金属氧化物避雷器，其具体要求由用户与制造厂联系协商：当断路器用于开断电容 开
器组时，电容器组的额定电流不应大于断路器额定电流的 80%。 关
柜
系

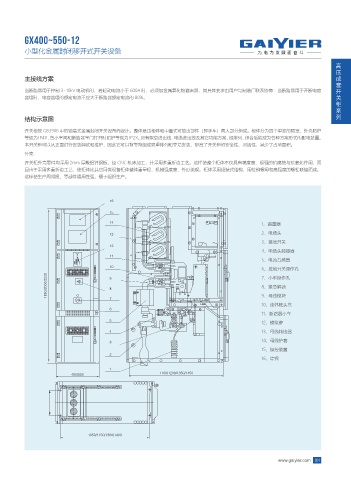

结构示意图 列
开关柜按 GB3906 中的铠装式金属封闭开关设备而设计。整体是由柜体和中置式可抽出部件（即手车）两大部分组成。柜体分为四个单独的隔室，外壳防护
等级为 IP4X，各小室间和断路器室门打开时防护等级为 IP2X。具有架空进出线、电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置。
本开关柜可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠培安装，提高了开关柜的安全性、灵活性，减少了占地面积。
外壳
开关柜外壳零件均采用 2mm 厚敷铝锌钢板，经 CNC 机床加工，并采用多重折边工艺。这样使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而
且由于采用多重折边工艺，使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用拉铆螺母和高强度的螺栓联接而成。
这样使生产周期短、零部件通用性强，便于组织生产。
16
15
14 1、避雷器
13 2、电缆头
3、接地开关
12
4、电缆头转接器
11
5、电流互感器
10 6、接地开关操作孔
1850/2000/2200 9 8 7、小车操作孔
8、紧急解锁
7 9、母线模块
10、连体触头盒
6
11、断路器小车
5 12、模拟牌
4 13、母线转接器
14、母线护套
3
15、操控装置
2
16、综保
1
450/550 1100/1200/1350/1450
1050/1150/1300/1400
