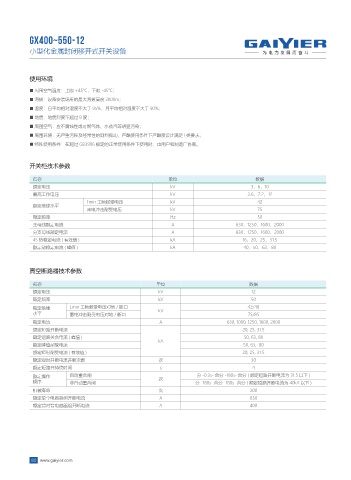

GX400~550-12

小型化金属封闭移开式开关设备

使用环境

■ 周围空气温度：上限 +45℃，下限 -45℃；
■ 海拔：设备安装场所的最大海拔高度 3000m；
■ 湿度：日平均相对湿度不大于 95%，月平均相对湿度不大于 90%；
■ 地震：地震烈度不超过 8 度；
■ 周围空气：应不腐蚀性或可燃气体、水蒸汽等明显污染；
■ 周围环境：无严重污秽及经常性的剧烈振动，严酷使用条件下严酷度设计满足 I 类要求；
■ 特殊使用条件：在超过 GB3906 规定的正常使用条件下使用时，由用户和制造厂协商。

开关柜技术参数

名称 单位 数据
额定电压 kV 3，6，10
最高工作电压 kV 3.6，7.2，12
1min 工频耐受电压 kV 42
额定绝缘水平
雷电冲击耐受电压 kV 75
额定频率 Hz 50
主母线额定电流 A 630，1250，1600，2000
分支母线额定电流 A 630，1250，1600，2000
4S 热稳定电流 ( 有效值 ) kA 16，20，25，31.5
额定动稳定电流 ( 峰值 ) kA 40，50，63，80

真空断路器技术参数

名称 单位 数据
额定电压 kV 12
额定频率 kV 50
额定绝缘 Lmin 工频耐受电压对地 / 断口 42/48
水平 雷电冲击耐受电压对地 / 断口 kV 75/85
额定电流 A 630, 1000, 1250, 1600, 2000
额定短路开断电流 20, 25, 31.5
额定短路关合电流 ( 峰值 ) 50, 63, 80
kA
额定峰值耐受电流 50, 63, 80
额定短时耐受电流 ( 有效值 ) 20, 25, 31.5
额定短时开断电流开断次数 次 30
额定短路开持续时间 s 4
额定操作 自动重合闸 次 分 -0.3s- 合分 -180s- 合分 ( 额定短路开断电流为 31.5 以下 )
顺序 非自动重合闸 分 -180s- 合分 -180s- 合分 ( 额定短路开断电流为 40kA 以下 )
机械寿命 次 300
额定单个电容器组开断电流 A 630
额定背对背电容器组开断电流 A 400
