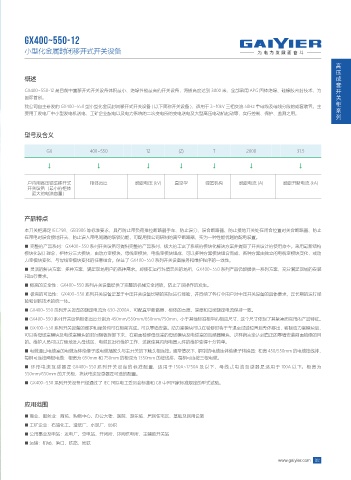

GX400~550-12

小型化金属封闭移开式开关设备

高
压
概述 成
套
GX400~550-12 是目前中置移开式开关设备体积最小、绝缘性能最高的开关设备，海拔高度达到 3000 米，全部采用 APG 固体绝缘、硅橡胶密封技术，为 开
国际首创。 关
我公司自主研发的 GX400~550 型小型化金属封闭移开式开关设备 ( 以下简称开关设备 )，适用于 3~10kV 三相交流 50Hz 单母线及母线分段的成套装置。主 柜
要用于发电厂中小型发电机送电、工矿企业配电以及电力系统的二次变电所的变电送电及大型高压电动机起动等，实行控制、保护、监测之用。 系
列

型号及含义

GX 400~550 - 12 (Z) T 2000 - 31.5

↓ ↓ ↓ ↓ ↓ ↓ ↓

户内用高压铠装移开式 柜体宽度 额定电压 (kV) 真空型 弹簧机构 额定电流 (A) 额定开断电流 (kA)
开关设备（最小的柜体
最大的电流容量）

产品特点

本开关柜满足 IEC298、GB3906 等标准要求，具有防止带负荷推拉断路器手车、防止误分、误合断路器、防止接地开关处在闭合位置时关合断路器、防止
在带电时误合接地开关、防止误入带电间隔的联锁功能，可配用我公司研制的真空断路器，实为一种性能优越的配电装置。
■ 完整的产品系列：GX400~550 系列开关设备可提供完整的产品系列，极大的丰富了系统的模块化解决方案并提高了开关设计的使用效率。采用最新结构
模块化设计理念，柜体分三大模块，由动力室模块、母线室模块、电缆室模块组成，可以多种方案模块组合而成，各种方案由独立的电缆室模块变化，或动
力室模块变化、与母线室模块变化的任意组合。保证了 GX400~550 系列开关设备服务和维护程序的一致性。
■ 灵活的解决方案：多种方案，满足现场用户的各种需求。即使在运行环境恶劣的场所，GX400~550 系列产品仍能提供一系列方案，充分满足现场的安装
和运行要求。
■ 极高的安全性：GX400~550 系列开关设备提供了完整的机械安全闭锁，防止了误操作的发生。
■ 极高的可造性：GX400~550 系列开关设备是基于中压开关设备长期的实际运行经验，并容纳了各行业用户对中压开关设备的具体要求，是长期的运行经
验和创新技术的统一体。
■ GX400~550 系列开关设备的额定电流为 630-2000A，可配真空断路器，柜体的高度、深度和母线额定电流保持一致。
■ GX400~550 系列开关设备柜体宽度分别为 450mm/550mm/650mm/750mm，小于其他标准柜型的相应尺寸，这个尺寸体现了其紧凑而实用的产品特征。
■ GX400~550 系列开关设备的维护和服务均可在柜前完成。可以靠墙安装。动力室模块可以在检修时将于车退至试验位置后整体移出，移除动力室模块后，
可以将母线室模块及电缆室模块的封闭隔板拆卸下来，在前面检修母线室的母线模块及电缆室的互感器模块，这样就完全达到真正的靠墙安装前面检修的目
的。维护人员可以方便地进入母线区、电缆区进行维护工作，这就使其内部电器元件的维护变得十分简单。
■ 电缆通过电缆室的电缆连体绝缘子或电缆插拔头与主开关的下触头相连接。通常情况下，铜制的电缆连体绝缘子转换器：柜宽 450/550mm 的电缆接线排，
每相可连接两根电缆：柜宽为 650mm 和 750mm 的柜深为 1350mm 的接线排，每相可连接三根电缆。
■ 环 形 电 流 互 感 器 是 GX400~550 系 列 开 关 设 备 的 标 准 配 置， 适 用 于 150A~1250A 及 以 下， 母 线 式 电 流 互 感 器 是 适 用 于 100A 以 下。 柜 宽 为
550mm/650mm 的开关柜，块状电流互感器是可选的配置。
■ GX400~550 系列开关设备已经通过了 IEC 国际电工委员会标准和 GB 中国国家标准规定的型式试验。

应用范围

■ 商业、服务业：商场、购物中心、办公大楼、医院、游乐场、居民住宅区、基础及民用设施
■ 工矿企业：石油化工、造纸厂、水泥厂、纺织
■ 公用事业及电站：发电厂、变电站、开闭所、环网供电所、主辅助开关站
■ 运输：机场、港口、铁路、地铁

www.gaiyier.com 022
