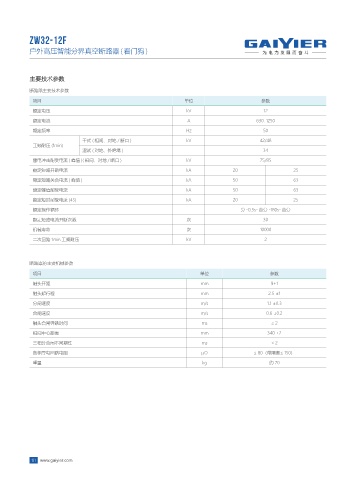

ZW32-12F

户外高压智能分界真空断路器 ( 看门狗 )

主要技术参数

断路器主要技术参数
项目 单位 参数
额定电压 kV 12
额定电流 A 630. 1250
额定频率 Hz 50

干式 ( 相间、对地 / 断口 ) kV 42/48
工频耐压 (1min)
湿试 ( 对地、外绝缘 ) 34
雷电冲击耐受电流 ( 峰值 )( 相间、对地 / 断口 ) kV 75/85
额定短路开断电流 kA 20 25
额定短路关合电流 ( 峰值 ) kA 50 63
额定蜂值耐受电流 kA 50 63
额定短时耐受电流 (4S) kA 20 25
额定操作循环 分 -0.3s- 合分 -180s- 合分
额定短路电流开断次数 次 30

机械寿命 次 10000
二次回路 1min 工频耐压 kV 2

断路器的主要机械参数
项目 单位 参数
触头开距 mm 9±1
触头超行程 mm 2.5 ±1
分闸速度 m/s 1.1 ±0.3

合闸速度 m/s 0.6 ±0.2
触头合闸弹跳时间 ms ≤2
相间中心距离 mm 340 ±2
三相分合闸不同期性 ms ≤2
各相导电回路电阻 μΩ ≤ 80（带隔离≤ 150）
重量 kg 约 70
