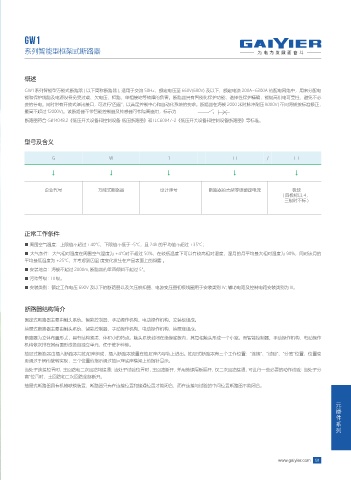

GW1

系列智能型框架式断路器

概述

GW1 系列智能型万能式断路器 ( 以下简称断路器 ), 适用于交流 50Hz，额定电压至 660V(690V) 及以下，额定电流 200A~6300A 的配电网络中，用来分配电
能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必
要的停电。同时带有开放式通讯接口，可进行“四遥”，以满足控制中心和自动化系统的要求。断路器在海拔 2000 米时脉冲耐压 8000V( 不同海拔按标准修正，
最高不超过 12000V)。该断路器不带智能控制器及传感器可作隔离器用，标示为 。
断路器符合 GB14048.2《低压开关设备和控制设备 低压断路器》和 IEC60947-2《低压开关设备和控制设备断路器》等标准。

型号及含义

G W 1 - □ / □

↓ ↓ ↓ ↓ ↓

企业代号 万能式断路器 设计序号 断路器的壳架等级额定电流 极数
( 四极标以 4，
三极时不标 )

正常工作条件

■ 周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，且 24h 的平均值不超过 +35℃ ;
■ 大气条件：大气相对湿度在周围空气温度为 +4℃时不超过 50%，在较低温度下可以有较高相对湿度，湿月的月平均最大相对湿度为 90%，同时该月的
平均最低温度为 +25℃，并考虑到因温 度变化发生在产品表面上的凝露 。
■ 安装地点：海拔不超过 2000m, 断路器的垂直倾斜不超过 5°。
■ 污染等级：III 级。
■ 安装类别：额定工作电压 690V 及以下的断路器以及欠压脱扣器、电源变压器初级线圈用于安装类别 IV; 辅助电路及控制电路安装类别为 III。

断路器结构简介
固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成。
抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成。
断路器为立体布置形式，具有结构紧凑、体积小的特点。触头系统封闭在绝缘底板内，其每相触头形成一个小室。而智能控制器、手动操作机构、电动操作
机构依次排在其前面形成各自独立单元，便于维护检修。
抽屉式断路器由插入断路器与抽屉座组成，插入断路器放置在抽屉座内导轨上进出。抽屉式断路器有三个工作位置：“连接”、“试验”、“分离”位置，位置变
更通过手柄的旋转实现，三个位置的指示通过抽屉座底座横梁上的指针显示。
当处于“连接”位置时，主回路和二次回路均接通；当处于“试验”位置时，主回路断开，并用绝缘隔板隔开，仅二次回路接通，可进行一些必要的动作试验；当处于“分
离”位置时，主回路和二次回路全部断开。
抽屉式断路器具有机械联锁装置，断路器只有在连接位置和接通位置才能闭合，而在连接与试验的中间位置断路器不能闭合。
