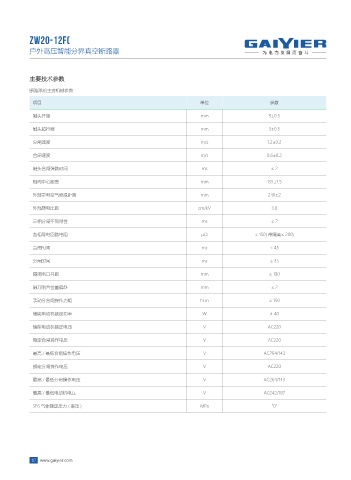

ZW20-12F(

户外高压智能分界真空断路器

主要技术参数

断路器的主要机械参数
项目 单位 参数

触头开距 mm 9±0.5

触头超行程 mm 3±0.5

分闸速度 m/s 1.2±0.2

合闸速度 m/s 0.6±0.2

触头合闸弹跳时间 ms ≤2
相间中心距离 mm 135±1.5

外部带电空气绝缘距离 mm 240±2

外部爬电比距 cm/kV 3.8

三相分闸不同期性 ms ≤2

各相导电回路电阻 μΩ ≤ 150( 带隔离≤ 200)

合闸时间 ms ≤ 45
分闸时间 ms ≤ 45

隔离断口开距 mm ≥ 190

触刀刚合位置偏斜 mm ≤2

手动分合闸操作力矩 N.m ≤ 150

储能电动机额定功率 W ≯ 40

储能电动机额定电压 V AC220
额定合闸操作电压 V AC220

最高 / 最低合闸操作电压 V AC264/143

额定分闸操作电压 V AC220

最高 / 最低分闸操作电压 V AC264/143

最高 / 最低电动机电压 V AC242/187

SF6 气体额定压力 ( 表压 ) MPa “0”
