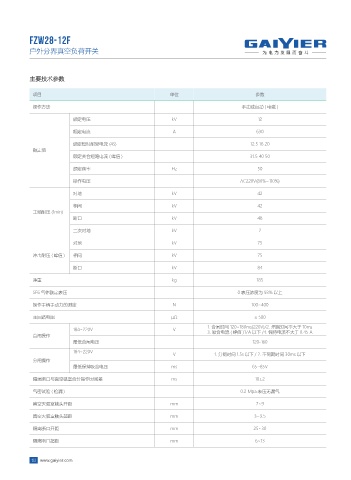

FZW28-12F

户外分界真空负荷开关

主要技术参数

项目 单位 参数
操作方法 手动或自动 ( 电磁 )

额定电压 kV 12

额定电流 A 630
额定短时耐受电流 (4S) 12.5 16 20
额定值
额定关合短路电流 ( 峰值 ) 31.5 40 50

额定频率 Hz 50
操作电压 AC220V(80%~110%)

对地 kV 42

相间 kV 42
工频耐压 (1min)
断口 kV 48

二次对地 kV 2

对地 kV 75
冲击耐压 ( 峰值 ) 相间 kV 75

断口 kV 84

净重 kg 185
SF6 气体额定表压 0 表压浓度为 93% 以上

操作手柄手动力的测定 N 100~400

主回路电阻 μΩ ≤ 500
1. 合闸时间 120~180ms(220V)/2. 弹跳时间不大于 10ms
184~220V V 3. 吸合电流 ( 峰值 )17A 以下 /4. 保持电流不大于 0.45 A
合闸操作
最低合闸电压 120-160
184~220V
V 1. 分闸时间 1.5s 以下 / 2. 不同期时间 30ms 以下
分闸操作
最低保持吸合电压 ms 65~85V

隔离断口与真空弧室合分操作时间差 ms 10±2

气密试验 ( 检漏 ) 0.2 Mpa 表压无漏气
真空灭弧室触头开距 mm 7~9

真空灭弧室触头超距 mm 3~3.5
隔离断口开距 mm 25~30

隔离断口超距 mm 6~13
