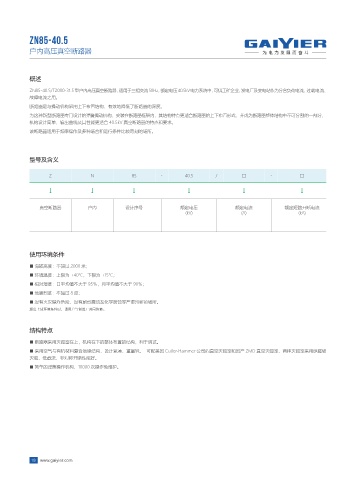

ZN85-40.5
户内高压真空断路器
概述
ZN85-40.5/T2000-31.5 型户内高压真空断路器，适用于三相交流50Hz，额定电压40.5kV电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、
故障电流之用。
断路器是与操动机构采用上下布置结构，有效地降低了断路器的深度。
为这种新型断路器专门设计的弹簧操动机构，安装在断路器框架内，其结构特点更适合断路器的上下布置形式，并成为断路器整体结构中不可分割的一部分，
机构设计简单，输出曲线及其性能更适合 40.5kV 真空断路器的特点和要求。
该断路器适用于频率操作及多种场合和运行条件比较苛刻的场所。
型号及含义
Z N 85 - 40.5 / □ - □
↓ ↓ ↓ ↓ ↓ ↓
真空断路器 户内 设计序号 额定电压 额定电流 额定短路开断电流
(kV) (A) (kA)
使用环境条件
■ 海拔高度：不超过 2000 米；
■ 环境温度：上限为 +40℃，下限为 +15℃；
■ 相对湿度：日平均值不大于 95％，月平均值不大于 90％；
■ 地震烈度：不超过 8 度；
■ 没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污秽的场所。
超出上述环境条件时，请用户与制造厂共同协商。
结构特点
■ 断路器采用灭弧室在上，机构在下的整体布置的结构，利于调试。
■ 采用空气与有机材料复合绝缘结构，设计紧凑，重量轻。 可配美国 Cutler-Hammer 公司的真空灭弧室和国产 ZMD 真空灭弧室，两种灭弧室采用纵磁场
灭弧，低截流，非对称开断性能好。
■ 简单的弹簧操作机构，10000 次操作免维护。
