P. 125

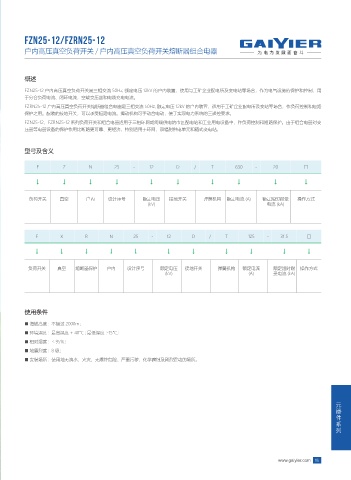

FZN25-12/FZRN25-12
户内高压真空负荷开关 / 户内高压真空负荷开关熔断器组合电器
概述
FZN25-12 户内高压真空负荷开关是三相交流 50Hz, 额定电压 12kV 的户内装置，使用与工矿企业配电所及变电站等场合，作为电气设施的保护和控制，用
于分合负荷电流、闭环电流，空载变压器和电缆充电电流。
FZRN25-12 户内高压真空负荷开关熔断器组合电器是三相交流 50Hz, 额定电压 12kV 的户内装置，适用于工矿企业配电所及变站等场合，作负荷控制和短路
保护之用。配装的接地开关，可以承受短路电流。操动机构可手动合电动，便于实现电力系统的三遥控要求。
FZN25-12、FZRN25-12 系列负荷开关和组合电器适用于三相环网或终端供电的市区配电站和工业用电设备中，作负荷控制和短路保护。由于组合电器对变
压器等电器设备的保护作用比断路更可靠、更经济、特别适用于环网，双辐射供电单元和箱式变电站。
型号及含义
F Z N 25 - 12 D / T 630 - 20 □
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
负荷开关 真空 户内 设计序号 额定电压 接地开关 弹簧机构 额定电流 (A) 额定短时耐受 操作方式
(kV) 电流 (kA)
F X R N 25 - 12 D / T 125 - 31.5 □
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
负荷开关 真空 熔断器保护 户内 设计序号 额定电压 接地开关 弹簧机构 额定电流 额定短时耐 操作方式
(kV) (A) 受电流 (kA)
使用条件
■ 海拔高度：不超过 2000m；
■ 环境温度：最高温度 + 40℃ ; 最低温度 :-15℃；
■ 相对湿度：≤ 95%；
■ 地震烈度：8 级；
■ 安装场所：使用地无滴水、火灾、无爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
