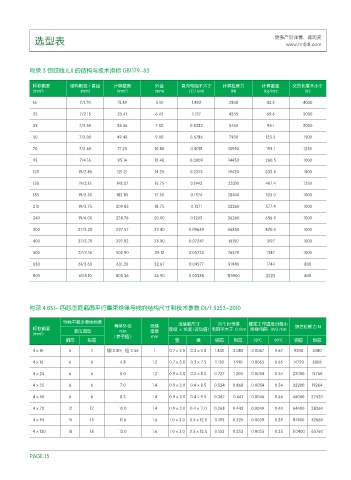

选型表 更多产品详情，请浏览
www.hnfjdl.com

附录 3 铝绞线 (LJ) 的结构与技术指标 GB1179-83

标称截面 结构根数 / 直径 计算截面 外径 直流电阻不大于 计算拉断力 计算重量 交货长度不小于
(mm ) 2 (mm) (mm ) 2 (mm) (Ω/ km) (N) (kg/km) (m)

16 7/1.70 15.89 5.10 1.802 2840 43.5 4000
25 7/2.15 25.41 6.45 1.127 4355 69.6 3000
35 7/2.50 34.36 7.50 0.8332 5760 94.1 2000

50 7/3.00 49.48 9.00 0.5786 7930 135.5 1500
70 7/3.60 71.25 10.80 0.4018 10950 195.1 1250

95 7/4.16 95.14 12.48 0.3009 14450 260.5 1000
120 19/2.85 121.21 14.25 0.2373 19420 333.5 1500

150 19/3.15 148.07 15.75 0.1943 23310 407.4 1250
185 19/3.50 182.80 17.50 0.1574 28440 503.0 1000

210 19/3.75 209.85 18.75 0.1371 32260 577.4 1000
240 19/4.00 238.76 20.00 0.1205 36260 656.9 1000

300 37/3.20 297.57 22.40 0.09689 46850 820.4 1000
400 37/3.70 397.83 25.90 0.07247 61150 1097 1000

500 37/4.16 502.90 29.12 0.05733 76370 1387 1000
630 61/3.63 631.30 32.67 0.04577 91940 1744 800

800 61/4.10 805.36 36.90 0.03588 115900 2225 800

附录 4 BS1- 四芯型同截面平行集束绝缘导线的结构尺寸和技术参数 DL/T 5253-2010

导线中最少单线根数 连接筋尺寸 20℃时导体 额定工作温度时最小
标称截面 导体外径 绝缘 厚度×长度(近似值) 电阻不大于 Ω/km 绝缘电阻 MΩ/km 综合拉断力 N
(mm ) 2 紧压圆型 mm 厚度
( 参考值 ) mm
铜芯 铝芯 竖 横 铜芯 铝芯 70℃ 90℃ 铜芯 铝芯
4×10 6 1 铜 3.80；铝 3.56 1 0.7×2.0 0.3×5.8 1.830 3.080 0.0067 0.67 9200 5480
4×16 6 6 4.8 1.2 0.7×3.0 0.3×7.5 1.150 1.910 0.0065 0.65 14720 8806

4×25 6 6 6.0 1.2 0.9×3.0 0.3×8.0 0.727 1.200 0.0054 0.54 23000 13760
4×35 6 6 7.0 1.4 0.9×3.0 0.4×8.5 0.524 0.868 0.0054 0.54 32200 19264

4×50 6 6 8.3 1.4 0.9×3.0 0.4×9.5 0.387 0.641 0.0046 0.46 46000 27520
4×70 12 12 10.0 1.4 0.9×3.0 0.4×11.0 0.268 0.443 0.0040 0.40 64400 38360

4×95 15 15 11.6 1.6 1.0×3.0 0.5×12.0 0.193 0.320 0.0039 0.39 87400 52060
4×120 18 18 13.0 1.6 1.0×3.0 0.5×12.5 0.153 0.253 0.0035 0.35 110400 65760

PAGE:15
